Robot Süpürge Bms (3 kablolu modeller için)

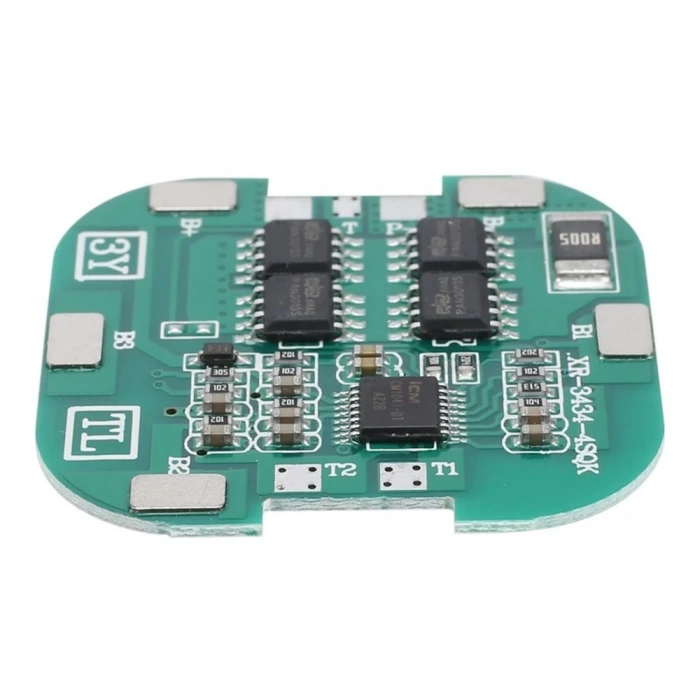

XR Robot Süpürge BMS 3 Kablolu Modeller İçin: Akıllı Batarya Yönetimi

Ev temizliğinin vazgeçilmez yardımcıları olan robot süpürgeler, yüksek performanslı lityum iyon bataryalarla çalışır. Ancak bu bataryaların değişimi veya yenilenmesi gerektiğinde, standart BMS kartları genellikle yetersiz kalır. Çünkü birçok robot süpürge (Xiaomi, Roborock, Viomi vb.), bataryanın sadece voltajını değil, sıcaklığını da okumak ister. İncelemekte olduğumuz XR Robot Süpürge BMS 3 Kablolu modeli, bu özel ihtiyaç için tasarlanmış; artı ve eksi kutupların yanı sıra üçüncü bir sinyal/sıcaklık ucuna sahip olan profesyonel bir devredir.

Orijinal batarya paketlerinin içinden çıkan BMS kartlarına birebir alternatif olarak üretilen bu ürün, 4 adet lityum iyon pilin seri bağlanmasıyla (4S) oluşturulan 14.4V veya 14.8V sistemler için tam uyumludur. Sıradan bir BMS takıldığında robot süpürgeler genellikle “Batarya Sıcaklık Hatası” verir veya şarj olmayı reddeder. Bu kart üzerindeki entegre NTC Sensör Hattı sayesinde, robotunuz bataryayı orijinal parçası gibi tanır ve güvenle çalışmaya devam eder.

3 Kablolu Sistem ve NTC Sıcaklık Sinyali

Bu ürünü diğerlerinden ayıran en temel özellik, çıkış terminalinde bulunan Üçüncü Kablo desteğidir. Genellikle sarı veya beyaz renkli olan bu kablo, batarya paketinin anlık sıcaklık verisini robotun anakartına iletir. XR BMS kartı, üzerinde bulunan 10K Ohm (standart değerdir, modele göre değişebilir) NTC sensörü sayesinde bu iletişimi kusursuz sağlar.

Robot süpürgeler, temizlik sırasında veya şarj istasyonunda iken pillerin aşırı ısınıp ısınmadığını kontrol etmek ister. Eğer bu veri gelmezse güvenlik protokolü gereği kendini kapatır. Bu kart, Sıcaklık Doğrulama işlemini başarıyla yaparak robotun “Batarya Hatası” vermesinin önüne geçer. Böylece hücre değişimlerinde veya batarya yenilemelerinde orijinal konforu sunar.

4S 14.4V Standart Voltaj Uyumu

Piyasadaki robot süpürgelerin %90’ı 14.4V veya 14.8V nominal voltajla çalışır. Bu değer, 4 adet 18650 pilin seri bağlanmasıyla (4S) elde edilir. XR Robot Süpürge BMS, bu voltaj aralığı için özel olarak kalibre edilmiştir. Batarya tam dolduğunda voltajı 16.8V seviyesinde dengeler ve hücrelerin Aşırı Şarj olmasını engeller.

Bataryanın bitmesine yakın ise voltaj kritik seviyeye (yaklaşık 11V-12V civarı) düştüğünde akımı keserek pillerin ölmesini önler. Bu hassas voltaj takibi, robotunuzun şarj istasyonuna zamanında dönmesi ve pillerin sağlığını koruması için hayati önem taşır. Lityum İyon Kimyası ile tam uyumlu çalışan kart, batarya bloğunuzun ömrünü maksimize eder.

İdeal Akım Değerleri ve Motor Performansı

Robot süpürgeler, halı üzerine çıktıklarında veya “Turbo Mod” açıldığında anlık olarak yüksek akım çekebilirler. Bu BMS kartı, robotun ihtiyaç duyduğu sürekli akımı (genellikle 8A – 12A aralığı) kesintisiz sağlarken, anlık yüklenmelerde Yüksek Akım Toleransı gösterir. Böylece süpürgeniz en zorlu görevlerde bile “Güç Kesme” yapmadan çalışmaya devam eder.

Kartın üzerindeki güç MOSFET’leri, enerji kaybını en aza indirecek şekilde seçilmiştir. Düşük iç direnç sayesinde pillerdeki enerji ısıya dönüşmez, doğrudan emiş gücüne ve tekerleklere aktarılır. Bu da robotunuzun Temizlik Süresi performansının, pil değişiminden sonra bile fabrika verilerine yakın veya daha iyi olmasını sağlar.

Kompakt Boyutlar ve Kutu İçi Montaj

Robot süpürge bataryaları, cihazın içinde oldukça dar bir hazneye yerleştirilir. Bu nedenle kullanılacak BMS kartının fiziksel boyutları çok önemlidir. XR modeli, batarya bloğunun yanına veya tepesine sığacak şekilde Minimal Tasarım prensibiyle üretilmiştir. İnce yapısı sayesinde pillerle birlikte makaronlandığında (shrinklendiğinde) orijinal batarya kutusuna rahatlıkla sığar.

Montaj sırasında lehim pedlerinin yerleşimi, kablo karmaşasını önleyecek şekildedir. Özellikle Dar Alanlar için geliştirilen bu geometri, amatör kullanıcıların bile (dikkatli olmak kaydıyla) batarya yenileme işlemini yapabilmesine olanak tanır.

Güvenlik Protokolleri ve Kısa Devre Koruması

Ev içinde, genellikle biz yokken çalışan cihazlar oldukları için robot süpürgelerin batarya güvenliği ihmal edilemez. XR BMS, olası bir kablo ezilmesi, sıvı teması veya motor arızası durumunda oluşabilecek Kısa Devre riskine karşı tam koruma sağlar. Tehlike anında mikrosaniyeler içinde enerji akışını keserek yangın riskini ortadan kaldırır.

Ayrıca şarj istasyonunda oluşabilecek voltaj dalgalanmalarına karşı da bataryayı izole eder. Pillerin aşırı ısınması durumunda (NTC üzerinden okunan veriyle veya kartın kendi sensörüyle) sistemi kapatır. Bu Çok Katmanlı Koruma, hem pahalı robot süpürgenizi hem de evinizi koruma altına alır.

Uygulama Alanları ve Uyumlu Markalar

Bu kart, “3 pinli” konnektöre sahip batarya kullanan neredeyse tüm robot süpürge modelleri için uygundur. Xiaomi Mi Robot Vacuum Mop Pro, Roborock S5/S6/S7 serisi, Viomi V2/V3 ve daha birçok popüler modelin Batarya Yenileme işlemlerinde kullanılır.

Orijinal bataryanızın performansı düştüğünde, yeni ve pahalı bir orijinal batarya almak yerine; kaliteli 18650 piller ve bu BMS kartı ile kendi bataryanızı yapabilirsiniz. Bu işlem genellikle çok daha ekonomiktir ve kaliteli pil kullanıldığında orijinalinden daha yüksek kapasite (mAh) elde etmenizi sağlar.

Sık Sorulan Sorular

Bu BMS kartı benim robot süpürgeme uyar mı?
Bataryanızın ucundaki sokette 3 adet kablo (genellikle Kırmızı, Siyah ve Sarı/Beyaz) varsa ve voltajı 14.4V/14.8V ise uyumludur.

Sarı/Beyaz kabloyu nereye bağlayacağım?
Bu kablo NTC (Sıcaklık) ucudur; genellikle BMS üzerinde “T” veya “NTC” yazan yere lehimlenir veya kart üzerindeki soketten çıkar.

2 kablolu (sadece artı-eksi) robotlar için kullanılır mı?
Evet, kullanılabilir; 3. kabloyu (NTC) boşta bırakırsınız ancak bu durumda bu özel kartı almaya gerek kalmaz, standart 2 telli BMS de işinizi görür.

Hangi pilleri kullanmalıyım?
Yüksek akım verebilen (High Drain) 18650 lityum iyon piller kullanmalısınız; laptop çıkması veya düşük amperli piller robot süpürge için uygun değildir.

Şarj aleti değiştirmem gerekir mi?
Hayır, robotunuzun kendi şarj istasyonunu kullanmaya devam edebilirsiniz; BMS, gelen şarjı piller için uygun hale getirir.

Kartın üzerinde balans özelliği var mı?
Modeline göre değişmekle birlikte robot süpürge BMS’leri genellikle pasif balansa sahiptir, ancak pillerinizi montajdan önce mutlaka eşitlemelisiniz.

Orijinal bataryadan daha yüksek mAh yapabilir miyim?
Evet, örneğin orijinali 2600mAh ise, siz 3500mAh’lik piller kullanarak çalışma süresini ciddi oranda artırabilirsiniz; BMS bunu destekler.

Montaj sonrası robot “Pil Hatası” veriyor, neden?
Pillerin voltajı çok düşük olabilir veya NTC bağlantısı yapılmamış/yanlış yapılmış olabilir; kabloları ve puntaları kontrol edin.

Suya karşı korumalı mı?
Hayır, açık devredir; robotun su tankından sızabilecek sıvılara karşı bataryayı güzelce izole etmelisiniz.

Pilleri seri mi paralel mi bağlamalıyım?
14.4V elde etmek için 4 pili Seri (4S) bağlamalısınız; kapasiteyi artırmak isterseniz 4S2P (8 pil) gibi paralel gruplar da yapabilirsiniz.
