XR Lityum İyon BMS 1S 15A: Tek Hücreli Sistemler İçin Yüksek Güç

Tek hücreli (1S) lityum iyon uygulamalarında genellikle düşük akımlı koruma devreleri kullanılırken, bazı özel projeler çok daha yüksek anlık güce ihtiyaç duyar. İncelemekte olduğumuz XR Lityum İyon BMS 1S 15A modeli, tek bir 3.7V pil (veya paralel grup) üzerinden 15 Amper gibi ciddi bir akım çekilmesine olanak tanıyan, güçlendirilmiş bir koruma kartıdır. Standart 1S kartların (genellikle 2A-5A arası) yetersiz kaldığı güçlü el fenerleri, küçük DC motorlar ve elektronik sigara modlamaları gibi projeler için geliştirilmiştir.

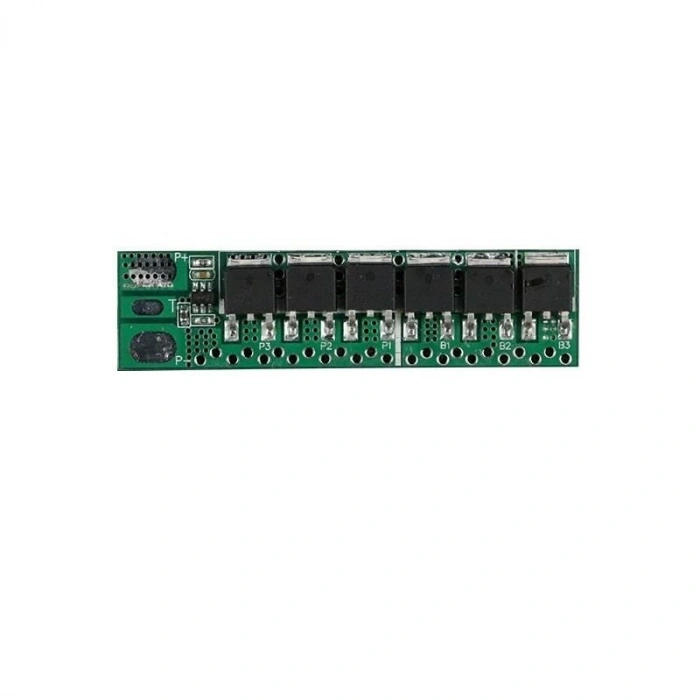

Bu kart, tek hücreli (3.7V Nominal / 4.2V Tam Şarj) batarya paketinizin güvenliğini sağlarken performansını kısıtlamaz. Üzerindeki çoklu MOSFET Dizilimi (genellikle 6 MOS) sayesinde akımı rahatça geçirir ve düşük iç direnç sunar. Böylece enerjiniz kart üzerinde ısıya dönüşüp kaybolmaz, doğrudan cihazınıza aktarılır.

1S 3.7V Yapılandırması ve Güvenlik

Kart, 1 adet (veya paralel bağlanmış birden fazla) 3.7V lityum iyon pili yönetmek için tasarlanmıştır. Şarj işlemi sırasında pil voltajı 4.25 Volt seviyesine ulaştığında akımı keserek aşırı şarjı (Overcharge) önler. Bu, pilinizin şişmesini ve kimyasal yapısının bozulmasını engelleyen en temel sigortadır.

Deşarj sırasında ise pil voltajı 2.5V altına düştüğünde çıkışı kapatarak pilin “ölmesini” engeller. Özellikle yüksek akım çeken cihazlarda voltaj çökmesi hızlı olabilir; bu kartın hassas Alt Voltaj Koruması, pilinizi bu kritik sınırdan korur.

15 Amper Deşarj ve Uygulama Alanları

XR 1S 15A BMS, sürekli ve anlık yüklenmelerde yüksek performans gösterir. 15 Amperlik kapasite, tek bir 18650 veya 21700 pilin sınırlarını zorlayabilecek güçteki uygulamalar için idealdir. Örneğin, yüksek lümenli “Avcı Fenerleri”, şarjlı tornavidaların pil değişimleri veya taşınabilir mini fanlar bu kart ile güvenle çalıştırılabilir.

Kartın fiziksel yapısı genellikle ince uzun şerit (yaklaşık 35mm x 7mm) formundadır. Bu ince tasarım, silindirik pillerin üzerine veya pil yuvalarının kenarına kolayca monte edilmesini sağlar. Kompakt Boyutları sayesinde en dar alanlarda bile yer kaplamadan profesyonel koruma sağlar.

Bağlantı ve Şarj Bilgisi

Montajı oldukça basittir ancak dikkat gerektirir. B+ ve B- uçları doğrudan pilin artı ve eksi kutuplarına lehimlenir. P+ ve P- uçları ise hem şarj girişi hem de yük (cihaz) çıkışı olarak kullanılır. Kartın bir şarj regülatörü (TP4056 gibi) olmadığını, sadece bir koruma devresi olduğunu unutmamak gerekir; yani şarj için dışarıdan 4.2V sabit voltaj verilmelidir.

Sık Sorulan Sorular

Bu kart voltajı 4.2V’a düşürür mü?
Hayır, bu bir regülatör değil koruma kartıdır. Şarj için uygun voltajı ve akımı sağlayan bir adaptör veya modül kullanmalısınız.

Matkap bataryasında kullanılır mı?
Küçük şarjlı tornavidalar (3.6V/3.7V olanlar) için uygundur ancak 12V veya 18V matkaplarda kullanılmaz.

Pilleri paralel bağlayabilir miyim?
Evet, voltajı değiştirmeden kapasiteyi artırmak için birden fazla pili paralel (artı artıya, eksi eksiye) bağlayıp bu kartı kullanabilirsiniz (1S2P, 1S3P vb.).

Anlık akım toleransı nedir?
Sürekli 10-12A civarında stabil çalışır, anlık (kalkış) akımlarında 20-30 Amper’e kadar kısa süreli tolerans gösterebilir.

Şarj aleti kaç volt olmalı?
1S sistemler için tam şarj gerilimi olan 4.2 Volt CC/CV şarj kaynağı kullanılmalıdır.

Kısa devre koruması var mı?
Evet, çıkış uçları birbirine değerse sistem otomatik olarak akımı keser; yük kalktığında veya şarj verildiğinde tekrar açılır.

Hangi pillerle uyumludur?
3.6V veya 3.7V nominal voltajlı 18650, 26650, Li-Po kese piller gibi tüm lityum kimyalı hücrelerle uyumludur.
