XR Lityum İyon BMS 2S 10A Nikelli: Hızlı Montaj, Güvenli Güç

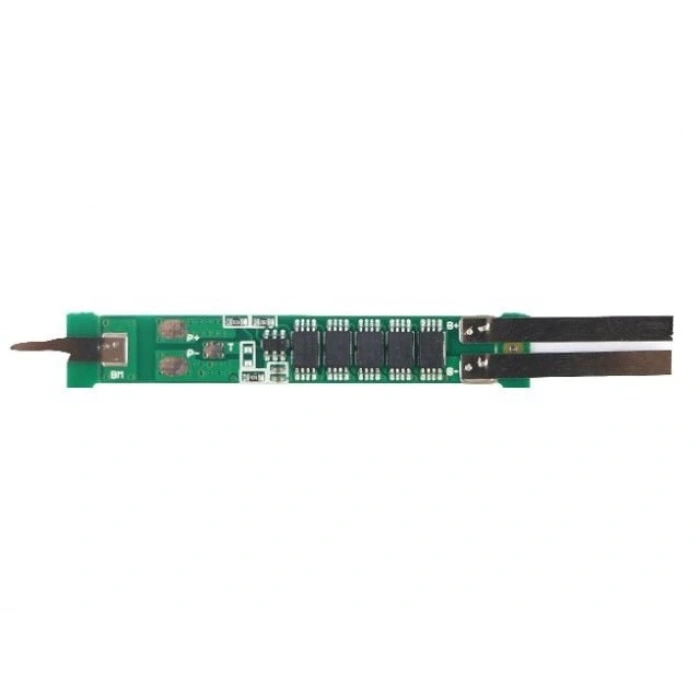

Elektronik hobi projelerinde ve batarya yenileme işlemlerinde en çok zaman harcanan kısım, genellikle BMS kartının pillerle olan fiziksel bağlantısını sağlamaktır. İncelemekte olduğumuz XR Lityum İyon BMS 2S 10A Nikelli modeli, bu süreci kökten değiştiren “tak-kaynakla” yapısıyla öne çıkıyor. 2 adet lityum iyon pilin seri bağlanmasıyla (2S) oluşturulan 7.4V nominal gerilime sahip batarya paketleri için tasarlanan bu kart, kendinden nikel şeritli yapısı sayesinde montaj süresini saniyelere indiriyor.

Sıradan bir BMS kartı aldığınızda, pilleri birbirine bağlamak için ayrıca nikel şerit kesmeniz, kablo lehimlemeniz ve bunları BMS üzerindeki dar pedlere tutturmanız gerekir. Ancak bu ürün, doğrudan 18650 pillerin kutup başlarına denk gelecek şekilde tasarlanmış Entegre Nikel Uzantılara sahiptir. Bu sayede, pilleri yan yana koyup BMS kartını üzerine yerleştirdiğinizde, sadece birkaç punta atışı ile hem elektriksel bağlantıyı hem de koruma devresini aynı anda tamamlamış olursunuz.

Nikelli Tasarımın Sağladığı Montaj Kolaylığı

Bu ürünün en büyük alametifarikası olan “Nikelli” yapısı, özellikle seri üretim yapanlar veya lehimleme/kablolama karmaşasından kurtulmak isteyenler için büyük bir avantajdır. Kartın üzerinde, pillerin Artı (+) ve Eksi (-) kutuplarına tam olarak hizalanmış iletken nikel şeritler bulunur. Bu şeritler, akım geçişini en verimli şekilde sağlarken, pillerin birbirine olan Seri Bağlantısını da kart üzerinden otomatik olarak yapar.

Eğer elinizde bir punta (nokta kaynak) makinesi varsa, bu kartı kullanarak profesyonel fabrikasyon kalitesinde bir batarya grubu oluşturmanız sadece dakikalar sürer. Punta makinesi olmayanlar için de bu nikel yüzeyler, kablo lehimlemeye göre çok daha geniş ve kolay tutunan bir zemin sunar. Kompakt ve Düzenli bir batarya paketi elde etmek için, ekstra kablo kullanmadan yapılan bu montaj şekli en temiz sonucu verir.

7.4V (2S) Sistemler ve Voltaj Uyumu

XR 2S BMS, 2 adet 3.7V lityum iyon pilin seri bağlanmasıyla elde edilen 7.4V (Tam şarjda 8.4V) sistemleri yönetir. Bu voltaj aralığı, piyasadaki birçok taşınabilir bluetooth hoparlör, şarjlı el feneri, oyuncak araba ve bazı medikal cihazların standart çalışma gerilimidir. Kart, pilleriniz tam dolduğunda şarjı 8.4V seviyesinde keserek Aşırı Şarj riskini ortadan kaldırır.

Deşarj sırasında ise voltaj hücre başına 2.5V – 2.8V altına düştüğünde sistem kapatılır. Bu Derin Deşarj Koruması, lityum pillerin en büyük düşmanı olan “voltaj çökmesi” durumunu engeller. Pillerinizin voltajı kritik seviyenin altına indiğinde kimyasal yapıları bozulur ve bir daha şarj tutmazlar; bu kart ise pillerinizi bu tehlikeli bölgeden güvenle uzak tutar.

10 Amper Deşarj Kapasitesi ve Güç

Küçük boyutuna rağmen bu “Nikelli” BMS kartı, sürekli olarak 10 Amper Akım verebilecek kapasitededir. 7.4V’luk bir sistemde 10A akım, yaklaşık 70-80 Watt gücünde bir enerji çıkışı demektir. Bu değer, orta boyuttaki DC motorları, güçlü LED projektörleri ve ses sistemlerini beslemek için fazlasıyla yeterlidir.

Anlık akım gereksinimlerinde (motor kalkışı gibi) kartın toleransı 20 Amper seviyelerine kadar çıkabilir. Bu sayede, cihazınızın ilk çalışma anında çektiği yüksek akım (demeraj) nedeniyle sistemin kapanması engellenir. Kartın üzerindeki bileşenler ve entegre nikel şeritler, bu akım geçişi sırasında oluşacak ısınmayı minimize edecek Düşük Dirençli bir yol sunar.

Kısa Devre ve Akım Koruması

Batarya paketlerinde en korkulan durum, montaj hatası veya kablo ezilmesi sonucu oluşan kısa devrelerdir. XR 2S 10A BMS, çıkış uçlarında bir kısa devre algıladığı anda (milisaniyeler içinde) akımı keser. Bu Otomatik Sigorta özelliği, pillerin aşırı ısınmasını, gaz kaçırmasını veya alev almasını önleyen en temel güvenlik duvarıdır.

Ayrıca cihazınızın arızalanıp pilden kapasitesinin üzerinde akım çekmeye çalışması durumunda (Aşırı Akım), BMS yine devreye girerek güç akışını durdurur. Özellikle çocukların kullandığı oyuncakların batarya değişimlerinde, bu tür güvenlik önlemleri Kaza Riskini minimuma indirmek için hayati önem taşır.

İdeal Kullanım Alanları

Bu kartın “kendinden nikelli” yapısı, onu özellikle 2 pilin yan yana (18650 tutucu olmadan) kullanıldığı dar alanlı projeler için mükemmel kılar. Eski tip Ni-Cd Bataryalı şarjlı vidalamaların veya el süpürgelerinin lityum dönüşümünde, alan tasarrufu sağladığı için sıkça tercih edilir.

Ayrıca Arduino projelerinde kullanılan motor sürücülerini beslemek, 7.4V ile çalışan ısıtmalı kıyafetler (mont, eldiven) yapmak veya kamp lambaları tasarlamak için idealdir. Balans özelliği genellikle bu tip küçük kartlarda bulunmaz veya pasiftir; bu nedenle montaj öncesi pillerinizin voltajlarını Manuel Olarak Eşitlemeniz (aynı voltajda olmaları) batarya paketinizin uzun ömürlü olması için şarttır.

Sık Sorulan Sorular

Bu kart için ayrıca nikel şerit almama gerek var mı?
Genellikle hayır; kartın üzerinde pile temas edecek nikel uzantılar bulunur, ancak çıkış kabloları için veya ek bağlantılar için yedek nikel gerekebilir.

Şarj aleti olarak ne kullanmalıyım?
2S batarya paketi için 8.4 Volt çıkış veren, CC/CV (Sabit Akım/Sabit Voltaj) özellikli bir lityum şarj adaptörü kullanmalısınız.

Puntalama makinem yok, lehim yapabilir miyim?
Evet, nikel şeritlere lehim tutar ancak pili aşırı ısıtmamak için güçlü bir havya ile işlemi çok hızlı (1-2 saniye içinde) yapmalısınız.

Balans özelliği var mı?
Çoğu “Nikelli” ve kompakt 2S BMS modelleri balanssızdır; pillerinizi montajdan önce mutlaka aynı voltaja (örneğin 4.0V) getirmelisiniz.

12V motor çalıştırır mı?
Hayır, bu kart 7.4V verir; 12V motor yavaş çalışır veya hiç çalışmaz. 12V için 3S (3 seri) BMS kullanmalısınız.

Montajdan sonra voltaj gelmiyor, bozuk mu?
BMS kendini korumaya almış olabilir; P+ ve P- uçlarına 8.4V şarj gerilimi vererek kartı “uyandırmanız” gerekir.

Hangi pil boyutuyla uyumludur?
Nikel aralıkları genellikle standart 18650 pillerin yan yana dizilimine göre ayarlanmıştır, ancak nikel şeritler esnetilerek farklı boyutlara da uydurulabilir.

Su geçirmez mi?
Hayır, açık devredir; sıvı temasından korunmalı ve uygun bir makaron/kılıf ile izole edilmelidir.

Anlık kaç amper çeker?
Sürekli 10A verirken, anlık (kalkış) akımlarında 20 Amper seviyelerine kadar kısa süreli tolerans gösterebilir.

Aynı porttan şarj edilir mi?
Evet, “Common Port” yapısındadır; yük çıkışı ve şarj girişi aynı noktalardan (P+ ve P-) yapılır.
