Xr – Lifepo4 Bms – 12s 20a – Balanslı

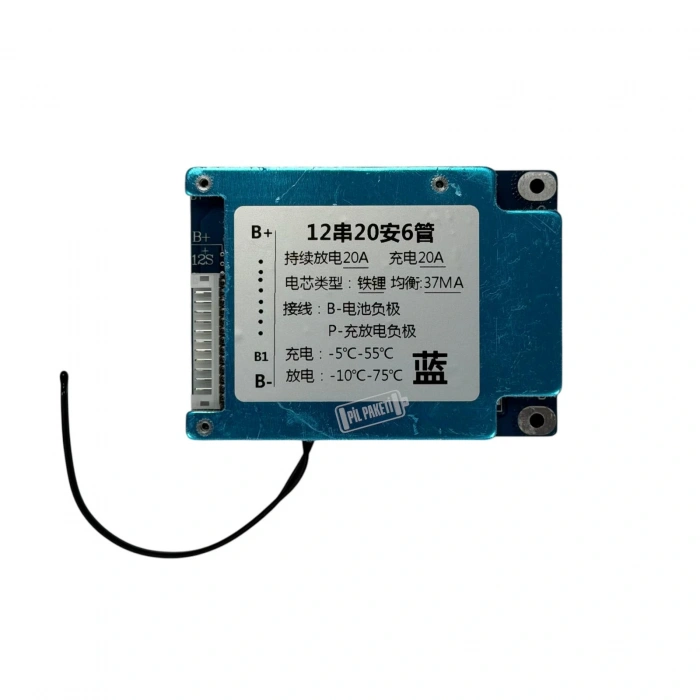

XR LiFePO4 BMS 12S 20A Balanslı: 38.4V Sistemler İçin Kararlı Güç

Endüstriyel batarya paketleri ve özel elektrikli araç projelerinde, voltaj ve güvenlik gereksinimleri standartların ötesine geçebilir. İncelemekte olduğumuz XR LiFePO4 BMS 12S 20A Balanslı modeli, 12 adet Lityum Demir Fosfat (LiFePO4) hücresinin seri bağlanmasıyla oluşturulan 38.4 Volt nominal gerilime sahip sistemler için tasarlanmış profesyonel bir yönetim devresidir. Bu kart, yüksek voltaj kararlılığı ve LiFePO4 kimyasının uzun ömür avantajını birleştirerek, enerji depolama çözümlerinizde maksimum verimlilik sağlar.

Genellikle elektrikli bisikletlerde veya scooterlarda 36V (10S Li-ion) veya 48V (13S Li-ion) standartları yaygındır; ancak bazı özel motorlar, UPS sistemleri ve güneş enerjisi depolama üniteleri 38V – 40V aralığında çalışmak üzere dizayn edilmiştir. XR 12S BMS, tam şarjda 43.8 Volt seviyesine ulaşan bu özel batarya gruplarını yönetir. Üzerinde barındırdığı Balanslama Devresi sayesinde, seri bağlı 12 pilin voltajını sürekli eşitler ve paketinizin kapasitesini %100 oranında kullanmanıza olanak tanır.

12S Yapılandırması ve 38.4V Nominal Gerilim

Bu kart, “12S” konfigürasyonu için özel olarak üretilmiştir. 12 adet 3.2V LiFePO4 pilin seri bağlanması, 38.4V nominal bir voltaj oluşturur. Bu değer, standart 36V sistemlerden biraz daha yüksek, 48V sistemlerden ise düşüktür. Bu ara voltaj değeri, özellikle özel sarımlı DC motorlar ve bazı Endüstriyel Ekipmanlar için ideal çalışma aralığını sunar.

Sistemin şarj kesme voltajı 43.8 Volt’tur (12 x 3.65V). BMS, şarj işlemi sırasında toplam voltajı ve hücre başına voltajı bu sınırlarda tutarak pillerin zarar görmesini engeller. Deşarj sırasında ise voltajın, cihazın çalışmasını etkilemeyecek ama pilleri de koruyacak seviyelerde (yaklaşık 30V) kesilmesini sağlar. Bu hassas Voltaj Kontrolü, yatırım maliyeti yüksek olan LiFePO4 hücrelerinizin ömrünü yıllarca uzatır.

20 Amper Sürekli Deşarj Kapasitesi

XR 12S 20A modeli, sürekli olarak 20 Amper Akım sağlayabilecek kapasitededir. 38.4V’luk bir sistemde bu akım değeri, yaklaşık 750 Watt ile 800 Watt arasında bir güç çıkışına tekabül eder. Bu güç, orta segment elektrikli motorları, güçlü inverterleri ve geniş kapsamlı aydınlatma sistemlerini beslemek için fazlasıyla yeterlidir.

Motorlu uygulamalarda en kritik an olan kalkış (start) anında, kart kısa süreliğine 20 Amper’in üzerinde akım geçişine tolerans gösterir. Bu sayede cihazınızın ilk hareketinde sistem kapanmaz ve kesintisiz bir güç akışı sağlanır. Kart üzerinde kullanılan düşük dirençli bileşenler, enerji transferi sırasında oluşan ısıyı minimize ederek Yüksek Verimlilik sağlar.

Dahili Balans Özelliği ile Hücre Eşitleme

Seri bağlı pil sayısı arttıkça (12 adet pil gibi), hücreler arasındaki voltaj dengesizliği riski de artar. Dengesiz bir pakette bir hücre 3.65V doluluğa ulaşıp şarjı kestirirken, diğer hücreler 3.40V seviyesinde kalabilir. Bu durum bataryanın toplam kapasitesini düşürür. XR 12S BMS, sahip olduğu Pasif Balanslama özelliği ile bu sorunu ortadan kaldırır.

Şarj işleminin sonlarına doğru devreye giren balans sistemi, voltajı önden giden hücreleri tespit eder ve üzerindeki dirençler vasıtasıyla bu hücreleri hafifçe deşarj eder. Bu işlem, geriden gelen diğer hücrelerin de tam şarj seviyesine ulaşmasına zaman tanır. Böylece batarya grubunuz her döngüde Senkronize Şarj olur ve performans kaybı yaşanmaz.

LiFePO4 Kimyasına Özel Güvenlik

Lityum Demir Fosfat piller, standart Lityum İyon (Li-ion) pillerden farklı voltaj karakteristiklerine sahiptir. Bir LiFePO4 pili 4.2V’a kadar şarj etmek tehlikelidir. Bu BMS kartı, LiFePO4’ün güvenli sınırı olan 3.65V’a göre ayarlanmıştır. Yanlış BMS kullanımı pillerin şişmesine ve gaz sızdırmasına neden olabilir; bu kart ise Doğru Kimyasal Uyum ile pillerinizi korur.

Ayrıca kısa devre koruması, aşırı akım koruması ve aşırı deşarj koruması gibi standart güvenlik protokolleri de mevcuttur. Çıkış uçlarında oluşabilecek bir kısa devre anında akımı mikrosaniyeler içinde keserek hem bataryayı hem de kablolamayı yanmaktan kurtarır. Bu özellikler, “Kendin Yap” (DIY) projelerinde Güvenli Kullanım garantisi sunar.

Montaj ve Kablolama Dikkat Noktaları

12S gibi çok hücreli sistemlerin montajı dikkat gerektirir. Bağlantı yapılırken mutlaka eksi hattan (B-) başlanmalı ve sırasıyla B1 (3.2V), B2 (6.4V)… B12 (38.4V) olacak şekilde balans kabloları takılmalıdır. Yanlış bir kablo sırası, kartın işlemcisinin anında yanmasına sebep olabilir. Balans soketi karta takılmadan önce mutlaka ölçü aletiyle kontrol edilmelidir.

Akım taşıyacak olan ana güç kablolarının (B- ve P-), 20 Amper akımı rahatça taşıyabilecek kesitte (en az 14 AWG veya 2.5mm²) olması gerekir. Montaj tamamlandıktan sonra çıkış uçlarında voltaj göremeyebilirsiniz. BMS’i aktifleştirmek için P+ ve P- uçlarına 43.8V şarj gerilimi uygulayarak Uyandırma İşlemi yapmanız gerekebilir.

Sık Sorulan Sorular

Bu kartı 36V Li-ion bataryada kullanabilir miyim?
Hayır, kesinlikle kullanılamaz; LiFePO4 ve Li-ion voltajları farklıdır, bu kart Li-ion pilleri tam şarj etmez ve erken keser.

Şarj voltajı kaç olmalıdır?
12S LiFePO4 batarya paketi için 43.8 Volt çıkış veren, CC/CV (Sabit Akım/Sabit Voltaj) özellikli bir şarj cihazı kullanmalısınız.

Elektrikli bisikletim için uygun mu?
Eğer bisikletinizin sistemi ve motoru 38V-40V aralığını destekliyorsa ve motor gücünüz 750W’ı geçmiyorsa uygundur.

Balans kabloları nasıl bağlanır?
Siyah kablo genellikle pilin eksisine, diğer kırmızı kablolar sırasıyla her bir seri bağlantı noktasına (hücre artısına) gider.

Montajdan sonra voltaj gelmiyor, bozuk mu?
BMS kendini korumaya almış olabilir; şarj aletini bağlayıp kısa bir süre voltaj vererek kartı tetiklemeniz gerekir.

20 Amper yetmezse ne olur?
Cihazınız 20 Amperden fazla çekmeye çalışırsa BMS aşırı akım korumasına geçer ve enerjiyi keser; daha yüksek amperli bir model seçmelisiniz.

Suya dayanıklı mıdır?
Hayır, ürün açık devredir; sıvı temasından ve nemden korunacak şekilde izole bir kutu içinde kullanılmalıdır.

Hangi pil tipiyle uyumludur?
3.2V nominal voltaja sahip 18650, 32700, prizmatik vb. tüm LiFePO4 hücrelerle uyumludur.

Aynı porttan şarj edilir mi?
Evet, “Common Port” yapısındadır; şarj girişi ve yük çıkışı aynı P+ ve P- noktalarından yapılır.

Güneş paneli sisteminde kullanılır mı?
Evet, uygun voltajdaki (12S uyumlu) bir şarj kontrol cihazı ile birlikte güneş enerjisi depolama sistemlerinde kullanılabilir.
