XR – Lifepo4 Bms – 4s 10a – Ntc – Balanslı

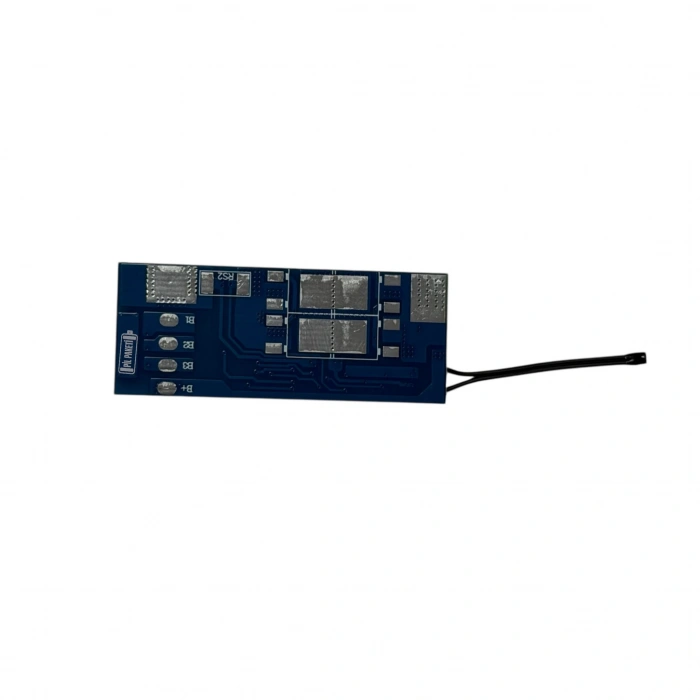

XR LiFePO4 BMS 4S 10A NTC Balanslı: Kompakt Güç ve Tam Güvenlik

Lityum Demir Fosfat (LiFePO4) teknolojisi, kurşun-asit akülerin yerini alırken güvenlik ve uzun ömrü standart hale getirmiştir. İncelemekte olduğumuz XR LiFePO4 BMS 4S 10A NTC Balanslı modeli, özellikle 12V (12.8V) batarya paketleri için tasarlanmış; dengeleme (balans) ve sıcaklık takibi (NTC) gibi üst düzey özellikleri kompakt bir kartta birleştiren profesyonel bir devredir. Genellikle 10 Amper gibi orta seviye akım gerektiren aydınlatma sistemleri, balık bulucular, modem güç kaynakları ve taşınabilir hoparlörler için mükemmel bir koruma çözümüdür.

Bu kartı benzerlerinden ayıran en önemli özellik, standart 10A kartlarda nadiren bulunan Aktif Koruma Sensörleri ile donatılmış olmasıdır. Hem hücreleri eşitleyen balans devresi hem de aşırı ısınmayı önleyen NTC sensörü, bataryanızın sadece çalışmasını değil, yıllarca sağlıklı kalmasını garanti eder. Bu sayede, küçük ve orta ölçekli projelerinizde bile endüstriyel standartlarda bir güvenlik altyapısı kurmuş olursunuz.

4S 12.8V LiFePO4 Yapılandırması

Kart, 4 adet 3.2V nominal voltaja sahip LiFePO4 pilin seri bağlanmasıyla oluşturulan 12.8V sistemler için özel olarak kalibre edilmiştir. Tam şarjda 14.6V seviyesine ulaşan bu paketler, 12V jel akülerin kullanıldığı tüm alanlarda (akım sınırları dahilinde) modern bir alternatif sunar. Kartın işlemcisi, LiFePO4 kimyasının hassas voltaj aralığı olan 2.5V (alt sınır) ve 3.65V (üst sınır) değerlerini sürekli izler.

Li-ion ve LiFePO4 pillerin voltaj karakteristiği farklıdır. Bu BMS kartı, LiFePO4 pillerin “overcharge” (aşırı şarj) olup bozulmasını engellemek için şarjı tam 3.65V’ta keser. Bu hassas Voltaj Takibi, pillerinizin şişmesini önler ve kimyasal yapısının bozulmadan binlerce döngü (cycle) boyunca hizmet vermesini sağlar.

10 Amper Akım ve NTC Termal Koruma

XR 4S 10A BMS, sürekli olarak 10 Amper Deşarj akımı sağlayabilir. 12.8V’luk bir sistemde bu, yaklaşık 120-130 Watt gücünde bir enerji çıkışı anlamına gelir. Bu kapasite, şerit LED uygulamaları, kamp lambaları, güvenlik kamera sistemleri ve orta boyuttaki elektronik cihazlar için fazlasıyla yeterlidir.

Kartın üzerindeki NTC Sıcaklık Sensörü, güvenliği bir üst seviyeye taşır. Sensör ucu pillerin arasına yerleştirildiğinde, bataryanın ısısını anlık olarak ölçer. Eğer piller çalışma sırasında veya şarj esnasında güvenli sıcaklık limitlerini aşarsa, BMS otomatik olarak akımı keser. Bu özellik, özellikle kapalı kutu içinde çalışan veya sıcak ortamlarda bulunan cihazlar için hayati bir “sigorta” görevi görür.

Dahili Balanslama ile Pil Sağlığı

Batarya paketlerinin ömrünü kısaltan en büyük etken hücre dengesizliğidir. Bu kart, sahip olduğu Balans Devresi sayesinde, şarj işleminin sonlarına doğru voltajı diğerlerinden yüksek olan hücreleri tespit eder ve dirençler üzerinden hafifçe deşarj ederek dengeler.

Bu işlem, bataryadaki tüm pillerin aynı anda %100 doluluğa ulaşmasını sağlar. Dengesiz bir pakette bir pil dolup şarjı kestirirken diğerleri yarım kalabilir; balanslı sistemde ise tüm hücreler senkronize hareket eder. Küçük ve orta kapasiteli batarya gruplarında bile Hücre Eşitleme yapılması, batarya yatırımınızın karşılığını maksimum kullanım ömrü olarak almanızı sağlar.

Kompakt Tasarım ve Güvenlik Protokolleri

Fiziksel olarak oldukça az yer kaplayan bu kart, en dar batarya kutularına veya cihaz içlerine rahatlıkla sığdırılabilir. Küçük boyutuna rağmen kısa devre koruması, aşırı akım koruması ve aşırı deşarj koruması gibi tüm güvenlik önlemlerine sahiptir. Çıkış uçlarında (P+ ve P-) bir kısa devre oluştuğunda sistem mikrosaniyeler içinde kapanarak kabloların yanmasını önler.

Montaj kolaylığı sağlayan geniş lehim pedleri ve temiz devre yapısı, bağlantı hatalarını minimize eder. Ayrıca kartın kendi güç tüketimi çok düşüktür, bu sayede cihaz kullanılmadığında pilleri boşaltmaz. Kompakt ve Güvenli yapısı, “Kendin Yap” (DIY) projeleri için ideal bir denge sunar.

Sık Sorulan Sorular

Bu kartla 12V buzdolabı çalıştırabilir miyim?
Mini araç buzdolapları genellikle 40-60W çeker, bu kart (120W kapasiteli) için uygundur; ancak motor kalkış akımı çok yüksekse (15A üzeri) korumaya geçebilir.

Şarj aleti olarak ne kullanmalıyım?
4S LiFePO4 batarya paketi için 14.6 Volt çıkış veren, CC/CV özellikli bir LiFePO4 şarj cihazı kullanmalısınız.

Balans kabloları nasıl bağlanır?
Sıralama kritiktir: B- (0V), B1 (3.2V), B2 (6.4V), B3 (9.6V) ve B4 (12.8V) noktalarına sırasıyla lehimlenmelidir.

NTC sensörü nereye konulmalı?
Sensör ucu, pillerin en çok ısınan bölgesine (genellikle orta kısma) temas edecek şekilde ısıya dayanıklı bantla sabitlenmelidir.

Standart Li-ion (3.7V) pillerle uyumlu mu?
Hayır, bu kart 3.65V şarj kesme sınırına sahiptir; Li-ion piller 4.2V ister, bu nedenle piller tam dolmaz.

Montajdan sonra elektrik gelmiyor, neden?
BMS kendini kilitlemiş olabilir; P+ ve P- uçlarına 14.6V şarj gerilimi vererek kartı tetiklemeniz (uyandırmanız) gerekir.

Güneş paneli sisteminde kullanılır mı?
Evet, ancak panel ile batarya arasına mutlaka 12V (4S LiFePO4) uyumlu bir şarj kontrol cihazı eklenmelidir.

Su geçirmez özelliği var mı?
Hayır, ürün açık devredir; nemden ve sıvı temasından korunacak şekilde izole edilmelidir.

10 Amper yetmezse ne olur?
Cihazınız 10 Amperden fazla akım çekmeye çalışırsa BMS aşırı akım korumasına geçer ve enerjiyi keser.

Aynı porttan şarj edilir mi?
Evet, “Common Port” yapısındadır; yük çıkışı ve şarj girişi aynı P+ ve P- noktalarından yapılır.
