Xr – Lityum İyon Bms – 13s 30a – Balanssız – Ayrı Port

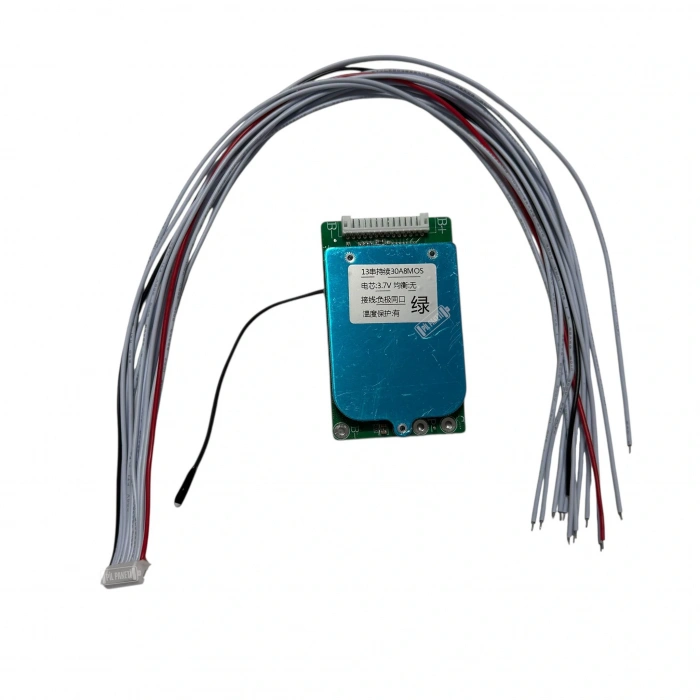

XR Lityum İyon BMS 13S 30A Balanssız Ayrı Port: 48V Sistemler İçin Güvenli Ayrıştırma

48 Volt (13S) batarya sistemleri, elektrikli bisiklet ve scooter dünyasının en popüler standardıdır. İncelemekte olduğumuz XR Lityum İyon BMS 13S 30A Balanssız Ayrı Port modeli, bu sistemler için geliştirilmiş, şarj ve deşarj hatlarını fiziksel olarak ayıran (Separate Port) profesyonel bir koruma kartıdır. Standart “ortak port” kartların aksine, bu modelde şarj güvenliği bir üst seviyeye taşınmış ve deşarj hattı 30 Amper gibi yüksek bir güce kavuşturulmuştur.

Kartın “Balanssız” yapısı, üzerindeki elektronik bileşen yoğunluğunu azaltarak fiziksel boyutlarını küçültür. Bu sayede, özellikle yer sıkıntısı yaşanan elektrikli bisiklet kadro içi bataryalarında veya scooter tabanlarında montaj kolaylığı sağlar. 13 adet seri bağlı lityum iyon pili (3.6V/3.7V) yöneten bu kart, temel koruma fonksiyonlarını (kısa devre, aşırı gerilim vb.) eksiksiz yerine getirirken, maliyet avantajı da sunar.

Ayrı Port (Separate Port) Mimarisi

Bu ürünün en belirgin özelliği, şarj girişi ve yük çıkışı için farklı terminaller kullanmasıdır. Şarj işlemi için C- (Charge Negative), motor veya yük beslemesi için ise P- (Power Negative) ucu ayrılmıştır. Bu ayrım, şarj devresinin yük dalgalanmalarından etkilenmesini önler ve ters akım risklerini minimize eder.

Ayrı portlu sistemler, özellikle şarj soketinin motor hattından bağımsız olduğu tasarımlarda tercih edilir. Şarj hattı sadece şarj akımını kabul edecek şekilde optimize edildiğinden, bataryayı şarj ederken oluşabilecek elektriksel gürültüler veya hatalar, sistemin geri kalanına yansımaz. Bu yapı, bataryanın daha stabil ve güvenli şarj olmasını sağlar.

30 Amper Sürekli Güç ve Performans

XR 13S 30A modeli, P- (Deşarj) portundan sürekli olarak 30 Amper Akım verebilir. 48V nominal gerilime sahip bir sistemde bu, yaklaşık 1400 Watt (teorik) güce denk gelir. Pratikte ise 750W, 1000W ve hatta 1200W gücündeki elektrikli bisiklet/scooter motorlarını beslemek için ideal bir kapasitedir.

Standart 20A kartların yetersiz kaldığı yokuş tırmanışlarında veya ani hızlanmalarda, 30A kapasite sayesinde “güç kesme” sorunu yaşamazsınız. Kartın üzerindeki güç MOSFET’leri, bu akımı verimli bir şekilde yöneterek aşırı ısınmayı engeller. Yüksek akım kapasitesi, aracınızın performansını sınırlamadan bataryanın tüm potansiyelini kullanmanıza olanak tanır.

13S 48V Voltaj Yönetimi

Kart, 13 seri lityum iyon pilin oluşturduğu 48V (Tam şarjda 54.6V) paketleri yönetir. Şarj sırasında toplam voltajın veya hücre voltajlarının tehlikeli sınırlara (Hücre başı 4.25V) çıkmasını engeller. Ayrı port yapısı sayesinde, C- portundan gelen voltajı sürekli denetler ve batarya dolduğunda şarj akımını keser.

Deşarj sırasında ise voltaj 39V – 40V seviyelerine düştüğünde P- portunu kapatarak pillerin Derin Deşarj olmasını önler. Bu alt ve üst voltaj korumaları, lityum pillerin kimyasal ömrünü koruyan en temel sigortadır.

Balanssız Tasarım ve Montaj Öncesi Hazırlık

Ürün “Balanssız” modeldir; yani hücreler arasındaki voltaj farkını eşitleme özelliği yoktur. Bu kartı kullanırken en önemli kural, montaj öncesinde pillerinizin voltajlarını manuel olarak Eşitlemenizdir. Tüm piller aynı voltajda (örneğin 4.15V) ve benzer iç dirençte olmalıdır.

Dengesiz pillerle kurulan bir pakette, balanssız BMS voltaj farkını düzeltemez ve batarya performansı düşer. Ancak kaliteli ve eşitlenmiş piller kullanıldığında, bu kart uzun süre sorunsuz hizmet verir. Balanssız olması, kartın çok daha ince ve az yer kaplayan bir yapıda olmasını sağlar.

Sık Sorulan Sorular

Ayrı Port (Separate Port) bağlantısı nasıl yapılır?
Pil eksisi B-‘ye; Şarj aletinin eksisi C-‘ye; Motorun eksisi P-‘ye bağlanır. Artı kutuplar (B+) ortaktır.

Bu kartla 1000W motor çalışır mı?
Evet, 48V sistemde 1000W motor yaklaşık 20-22A akım çeker; bu kart 30A verebildiği için rahatlıkla çalıştırır.

Şarj aleti voltajı ne olmalıdır?
13S batarya paketi için 54.6 Volt çıkış veren, CC/CV özellikli bir lityum şarj aleti kullanmalısınız.

P- ucundan şarj edebilir miyim?
Hayır, bu kart “Ayrı Port”ludur. Şarjı mutlaka C- ucundan yapmalısınız, P- ucu şarjı kabul etmeyebilir veya korumayabilir.

Balans kablosu takmak zorunlu mu?
Evet, balans (voltaj ölçüm) soketi takılmalıdır. Kart eşitleme yapmasa bile, her hücrenin voltajını bu kablolarla ölçüp koruma sağlar.

36V sistemde kullanılır mı?
Hayır, bu kart 13S (48V) içindir. 36V (10S) sistemlerde çalışmaz ve pilleri bozar.

Montajdan sonra voltaj yok, neden?
BMS kilitli olabilir; şarj aletini C- ve B+ uçlarına bağlayarak kartı tetiklemeniz (uyandırmanız) gerekir.

Su geçirmez mi?
Hayır, ürün açık devredir. Dış ortamda kullanılacaksa mutlaka su almayacak bir kutu içinde yalıtılmalıdır.

Isınma normal mi?
30 Amper sınırına yakın sürekli kullanımlarda ılık olması normaldir, ancak kapalı kutuda hava boşluğu bırakılmalıdır.

Hangi pil tipiyle uyumludur?
3.6V veya 3.7V nominal voltaja sahip 18650, 21700 gibi tüm lityum iyon pillerle uyumludur.
