XR – Lityum iyon BMS – 1S 5a – Nikelli

XR Lityum İyon BMS 1S 5A Nikelli: Tek Hücreli Güvenlik Çözümü

Elektronik projelerde ve taşınabilir güç sistemlerinde, en küçük yapı taşı olan tek hücreli lityum pillerin güvenliği hayati önem taşır. İncelemekte olduğumuz XR Lityum İyon BMS 1S 5A Nikelli modeli, 1 adet (1S) lityum iyon pili yönetmek ve korumak için tasarlanmış kompakt bir devredir. Bu ürünün en büyük ayırt edici özelliği, “Nikelli” yapısı sayesinde doğrudan 18650 gibi silindirik pillerin kutup başlarına montaj imkanı sunmasıdır. Genellikle pilin tepe noktasına veya yan yüzeyine entegre edilen bu kart, pilinizi akıllı bir güç kaynağına dönüştürür.

3.7V nominal ve 4.2V tam şarj voltajına sahip standart lityum pillerle tam uyumlu çalışan devre, pilin sağlığını tehdit eden dış etkenlere karşı bir kalkan görevi görür. Özellikle el fenerleri, küçük bluetooth hoparlörler, oyuncaklar veya Kendin Yap (DIY) powerbank projelerinde, pilin güvenli sınırlar içinde çalışmasını garanti altına alır. Küçük boyutuna rağmen sunduğu yüksek güvenlik standartları, onu hobi elektroniğiyle uğraşanlar için vazgeçilmez bir bileşen haline getirir.

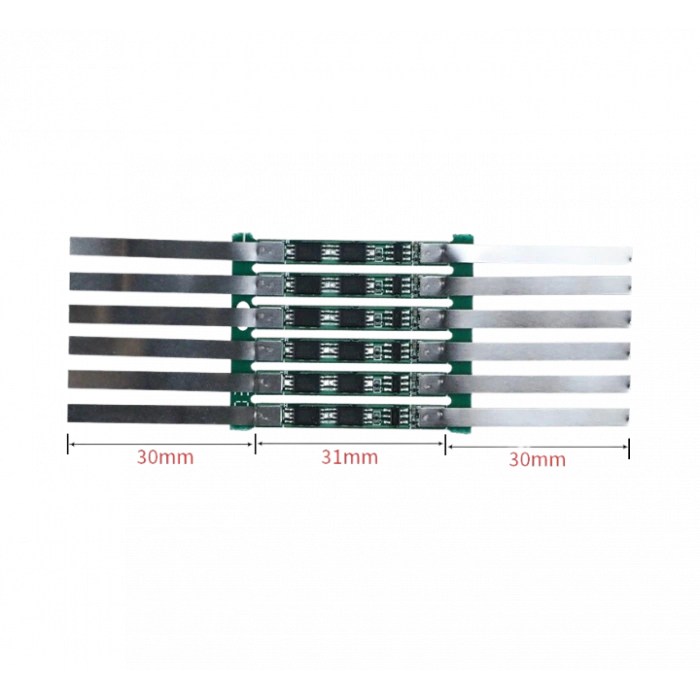

Entegre Nikel Şerit ile Montaj Kolaylığı

Bu ürünün isminde geçen “Nikelli” ibaresi, montaj sürecini kökten değiştiren bir avantajı ifade eder. Kartın üzerinde, pilin eksi ve artı kutuplarına doğrudan bağlanabilmesi için özel olarak konumlandırılmış Nikel Şeritler veya geniş lehim yüzeyleri bulunur. Bu tasarım, pilin üzerine ekstra kablo çekme derdini ortadan kaldırır ve çok daha düşük dirençli bir bağlantı sağlar.

Puntalama makinesi olan kullanıcılar için bu nikel uzantılar büyük bir hız kazandırır. Pilin başına yerleştirilen devre, saniyeler içinde puntalanarak kullanıma hazır hale gelir. Puntalama imkanı olmayanlar için ise bu yüzeyler, güçlü bir lehimleme alanı sunar. Kompakt Tasarım sayesinde, pilin orijinal boyutlarını minimum düzeyde artırarak cihaz kutularına sığmasını kolaylaştırır.

5 Amper Akım Kapasitesi ve Performans

Tek hücreli koruma devrelerinde genellikle 1-2 Amperlik düşük kapasiteler görülürken, XR 1S BMS modeli 5 Amper Sürekli deşarj akımı sunarak rakiplerinden ayrılır. Bu yüksek akım kapasitesi, sadece basit LED’leri veya sensörleri değil, daha fazla güç talep eden küçük DC motorları ve güçlü aydınlatma modüllerini de besleyebileceği anlamına gelir.

5 Amperlik sınır, tek bir 18650 pil için oldukça ideal bir değerdir; zira standart pillerin de güvenli deşarj sınırları genellikle bu aralıktadır. Cihazınız anlık olarak daha yüksek akım çekmeye çalışırsa (örneğin motor kalkışında), devrenin belirli bir toleransı vardır ancak sürekli yüklenmelerde Güç Kesme koruması devreye girerek pilin aşırı ısınmasını engeller.

Tek Hücre (1S) İçin Hassas Voltaj Koruması

Lityum pillerin en büyük düşmanı yanlış voltajda şarj veya deşarj edilmektir. Bu BMS kartı, pil voltajı 4.25V seviyesine ulaştığında şarj işlemini otomatik olarak durdurarak Aşırı Şarj (Overcharge) riskini ortadan kaldırır. Bu özellik, pilin şişmesini ve kimyasal yapısının bozulmasını engelleyen en temel sigortadır.

Aynı hassasiyet deşarj sırasında da gösterilir. Kullanım sırasında pil voltajı 2.5V – 2.7V aralığına düştüğünde, devre güç çıkışını tamamen kapatır. Derin Deşarj olarak bilinen bu durumun önlenmesi, pilinizin ömrünü yıllarca uzatır. Pillerin voltajı kritik seviyenin altına indiğinde tekrar şarj tutma yeteneklerini kaybederler; bu kart ise pilinizi bu tehlikeli bölgeden uzak tutar.

Kısa Devre ve Aşırı Yük Güvenliği

Taşınabilir elektroniklerde kablo soyulması veya cihaz arızası sonucu oluşan kısa devreler, lityum piller için yangın riski taşır. XR 1S 5A BMS, çıkış uçlarında (P+ ve P-) bir kısa devre algıladığı anda mikrosaniyeler içinde akımı keser. Otomatik Koruma moduna geçen devre, kısa devre durumu ortadan kalkana kadar akım vermez, böylece hem piliniz hem de cihazınız yanmaktan kurtulur.

Ayrıca sistem, belirlenen 5 Amper sınırının üzerinde anormal bir akım çekildiğinde de (aşırı yük) korumaya geçer. Bu özellik, örneğin motorun sıkışması gibi durumlarda pilin aşırı zorlanmasını önler. Devrenin üzerindeki MOSFET’ler, akım geçişini kontrol ederken minimum ısı üretecek şekilde seçilmiştir, bu da Verimli Çalışma sağlar.

Uygulama Alanları ve Devreye Alma

Bu kartın en yaygın kullanım alanı, korumasız (flat top) endüstriyel 18650 pillerin, tüketici elektroniğinde kullanılabilecek güvenli hale getirilmesidir. Örneğin, eski bir laptop bataryasından çıkan pilleri bu BMS ile donatarak el fenerlerinde veya radyolarda kullanabilirsiniz. Ayrıca 3.7V ile çalışan Arduino Projeleri ve robotik sensör beslemeleri için de mükemmel bir güç yönetim birimidir.

Montaj sonrası P+ ve P- uçlarından voltaj alamamanız durumunda endişelenmeyin. Lityum koruma devrelerinin çoğu, pille ilk buluştuğunda “uyku modunda” olabilir. Çıkış uçlarına 4.2V şarj gerilimi uygulayarak BMS’i Aktive Etmek (uyandırmak) gerekebilir. Bağlantı sırasında B+ (Pil Artı) ve B- (Pil Eksi) noktalarının doğru lehimlendiğinden emin olunmalıdır; ters bağlantı kartı anında bozabilir.

Sık Sorulan Sorular

Bu devre ile pilimi şarj edebilir miyim?
Evet, bu devre üzerinden hem güvenli şarj hem de deşarj yapabilirsiniz; ancak şarj için 4.2V çıkışlı bir lityum şarj aleti veya modülü (TP4056 gibi) kullanmalısınız.

Hangi pillerle uyumludur?
3.6V veya 3.7V nominal voltaja sahip 18650, 26650, 14500 gibi tüm silindirik Lityum İyon ve Lityum Polimer pillerle uyumludur.

Nikel şeritler ürünle birleşik mi geliyor?
Genellikle evet, “Nikelli” modellerde kartın bacakları nikel şerit uzantılıdır veya kartın kendisi nikel şerit üzerine monteli bir tasarıma sahiptir.

Şarjlı matkap bataryası için uygun mu?
Hayır, matkaplar genellikle çok daha yüksek akım (15-20A üzeri) çeker ve seri bağlı (3S, 4S, 5S) piller kullanır; bu kart sadece tek pil (1S) içindir.

Powerbank yapımında kullanılır mı?
Evet, tek bir pille mini powerbank yapacaksanız pilin güvenliği için bu kartı kullanmanız çok faydalı olacaktır.

Puntalama makinem yok, lehim yapabilir miyim?
Evet, nikel uzantılara lehim yapılabilir ancak pili aşırı ısıtmamak için güçlü bir havya ile işlemi hızlı yapmanız önerilir.

Kartın boyutları nedir?
Genellikle bir 18650 pilin çapına (18mm) uygun yuvarlak veya pilin yanına sığacak ince dikdörtgen şerit formundadır.

Devre üzerinde balans özelliği var mı?
Hayır, balans özelliği sadece seri bağlı (2S ve üzeri) çoklu pil gruplarında gerekir; tek hücreli sistemlerde balans mantığı yoktur.

Akım 5 Amperi geçerse ne olur?
BMS üzerindeki koruma çipi devreye girer ve akımı keser (Cut-off); yükü ayırıp tekrar bağladığınızda veya şarja taktığınızda düzelir.

LiFePO4 pillerde kullanılabilir mi?
Hayır, LiFePO4 pillerin voltajı (3.2V) ve şarj kesme voltajı (3.65V) farklıdır; bu kart Li-ion (4.2V) için ayarlıdır ve o pillerde kullanmak tehlikelidir.
