Xr – Lityum İyon Bms – 4s 12a – Kare – Anlık 35a

XR Lityum İyon BMS 4S 12A Kare Anlık 35A: Güçlü ve Kompakt Koruma

Elektronik projelerde ve batarya yenileme işlemlerinde, cihazın anlık güç ihtiyacını karşılayabilmek en az sürekli çalışma performansı kadar önemlidir. İncelemekte olduğumuz XR Lityum İyon BMS 4S 12A Kare Anlık 35A modeli, özellikle motorlu cihazların kalkış anında ihtiyaç duyduğu yüksek akım talebini karşılamak üzere tasarlanmış özel bir devredir. 4 adet lityum iyon pilin seri bağlanmasıyla (4S) oluşturulan 14.4V veya 14.8V batarya paketleri için geliştirilen bu ürün, “Kare” form faktörüyle dar ve geometrik alanlara mükemmel uyum sağlar.

Standart 10-12 Amperlik BMS kartları, motorların ilk çalışma anında (demeraj) çektiği yüksek akımı “kısa devre” veya “aşırı akım” olarak algılayıp sistemi kapatabilir. Ancak bu XR modeli, 35 Amper Anlık akım geçişine izin veren özel toleranslı yapısı sayesinde, matkaplar, robot süpürgeler ve güçlü fanlar gibi cihazların sorunsuz çalışmasını garanti eder. Kompakt boyutlarına rağmen sunduğu bu yüksek pik akım kapasitesi, onu kendi sınıfındaki diğer kartlardan ayıran en belirgin özelliktir.

37x37mm Kare Tasarım ve Montaj Avantajı

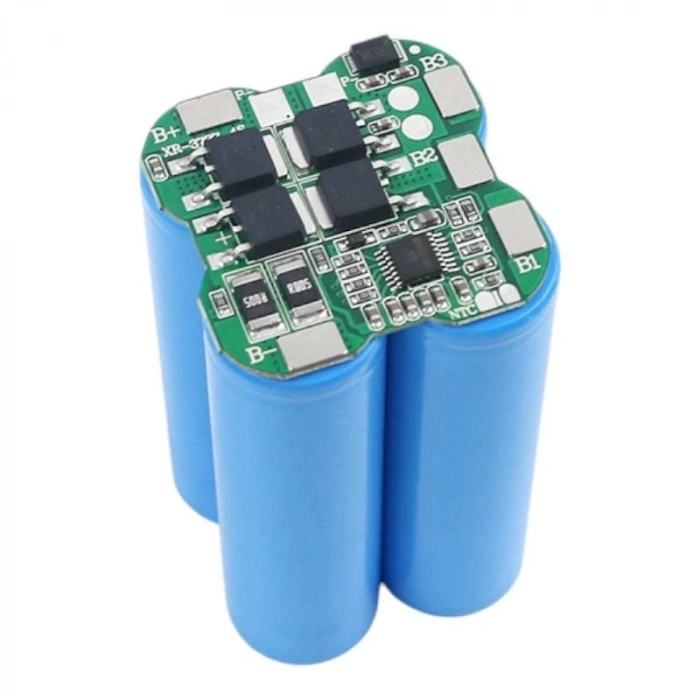

Bu BMS kartını rakiplerinden ayıran en önemli fiziksel özellik, 37mm x 37mm ölçülerindeki kare yapısıdır. Piyasada yaygın olarak bulunan uzun ince şerit BMS’ler, bazı batarya kutularının (özellikle 4 pilin kare blok şeklinde birleştirildiği durumlar) içine sığmayabilir. XR Kare modeli ise 4’lü pil grubunun tam tepesine veya altına kapak gibi oturarak milimetrik bir yerleşime olanak tanır.

Sadece 3.2mm olan inceliği sayesinde, batarya paketini makaron ile kapladığınızda dışarıdan belli olmaz ve cihazın orijinal yuvasına girmesini engellemez. Kutu İçi Uygulamalar için hayat kurtarıcı olan bu tasarım, lehim pedlerinin kartın kenarlarına dağıtılmasıyla montaj kolaylığı da sağlar. Kabloların birbirine değme riskini azaltan bu yerleşim, profesyonel ve temiz bir işçilik ortaya çıkarmanıza yardımcı olur.

12 Amper Sürekli ve 35 Amper Anlık Güç

Bu kartın güç yönetim stratejisi, “Sürekli” ve “Anlık” akım ayrımı üzerine kuruludur. Cihazınız normal çalışırken bataryadan sürekli olarak 12 Amper akım çekebilir; bu değer yaklaşık 150-170 Watt güce denk gelir ve birçok el aleti için yeterlidir. Ancak asıl sihir, motorun ilk dönmeye başladığı o milisaniyelik zaman diliminde gerçekleşir.

Kart, 35 Amper değerine kadar olan anlık akım sıçramalarına (Peak Current) izin vererek sistemin kapanmasını engeller. Bu Yüksek Demeraj Toleransı, özellikle torklu motorlara sahip şarjlı matkapların, dikey süpürgelerin veya çocuk akülü arabalarının batarya modifikasyonlarında kritik bir avantajdır. Standart bir BMS ile “tetiğe basınca duran” cihazlar, bu kart ile kesintisiz çalışmaya devam eder.

4S 14.4V Sistemler İçin Optimize Voltaj

XR 4S 12A BMS, 4 adet 3.6V veya 3.7V nominal voltajlı lityum iyon pilin seri bağlanmasıyla kurulan sistemleri yönetir. Batarya paketi tam şarj olduğunda toplam voltaj 16.8V seviyesine ulaşır. Kart, bu voltaj değerini sürekli izleyerek pillerin Güvenli Sınırlar içinde kalmasını sağlar.

Şarj işlemi sırasında hücre başına voltaj 4.25V seviyesini aştığında akımı keserek pillerin şişmesini ve bozulmasını önler. Deşarj sırasında ise voltaj 2.7V – 3.0V altına düştüğünde çıkışı kapatarak pillerin “derin deşarj” nedeniyle ölmesini engeller. Bu hassas Voltaj Takibi, batarya grubunuzun yıllarca performansını korumasını sağlayan en temel sigortadır.

Düşük İç Direnç ve Verimlilik

Yüksek akım geçişi olan devrelerde en büyük düşman iç dirençtir, çünkü direnç ısıya ve enerji kaybına neden olur. Bu model, yaklaşık 15 miliOhm gibi oldukça düşük bir iç dirence sahiptir. Bu sayede pillerinizden gelen enerji kart üzerinde ısıya dönüşerek kaybolmaz, doğrudan cihazınıza güç olarak aktarılır.

Düşük iç direnç aynı zamanda kartın yük altında daha serin çalışmasını sağlar. Kapalı kutu içinde hava sirkülasyonunun az olduğu durumlarda, BMS’in Termal Kararlılığı sistem güvenliği için hayati önem taşır. Kartın kendi güç tüketimi (bekleme modu) 30uA seviyelerinde olduğundan, cihazınızı kullanmadığınız zamanlarda bile pillerinizi boşaltmaz.

Gelişmiş Güvenlik ve Kısa Devre Koruması

Yüksek anlık akım kapasitesi sunan bir kartta güvenlik önlemleri de sıkı olmalıdır. XR 4S 12A Kare BMS, çıkış uçlarında (P+ ve P-) oluşabilecek bir kısa devre durumunda mikrosaniyeler içinde tepki vererek akımı keser. Bu Otomatik Kesici özelliği, hem pillerin patlama riskini hem de kabloların yanma ihtimalini ortadan kaldırır.

Kısa devre durumu ortadan kalktığında sistem, şarj aletinin takılmasıyla tekrar aktif hale gelir. Ayrıca aşırı yük koruması sayesinde, cihazınızın sürekli olarak 35 Amper çekmeye çalışması (örneğin motor sıkışması) durumunda da devreye girerek koruma sağlar. Bu özellikler, özellikle Kendin Yap (DIY) projelerinde güvenli bir kullanım deneyimi sunar.

Bağlantı ve Devreye Alma İpuçları

Montaj işlemi belirli bir sıra ile yapılmalıdır. İlk olarak 0 Volt (B-) hattı bağlanmalı, ardından sırasıyla 3.6V (B1), 7.2V (B2), 10.8V (B3) ve en son 14.4V (B+) hattı lehimlenmelidir. Bu sıralama, kartın işlemcisinin hücreleri doğru tanıması için şarttır. Yanlış bağlantı kartın anında arızalanmasına neden olabilir.

Bağlantılar tamamlandıktan sonra çıkış uçlarında voltaj göremeyebilirsiniz. BMS koruma modunda bekliyor olabilir. P+ ve P- uçlarına 16.8V şarj gerilimi uygulayarak kartı Tetikleme (uyandırma) işlemi yapmanız gerekir. Ayrıca, yüksek anlık akım geçişi olacağı için pil puntalarında çift kat nikel veya kalın bakır kablo kullanılması performans kaybını önleyecektir.

Sık Sorulan Sorular

Bu kart şarjlı matkap bataryasında kullanılır mı?
Evet, 35A anlık akım desteği sayesinde orta güçteki şarjlı matkap ve vidalama aletlerinde sorunsuz kullanılabilir.

Kartın boyutları tam olarak nedir?
Kartın ölçüleri 37mm x 37mm x 3.2mm’dir, kare şeklindedir.

Balans özelliği var mı?
Genellikle bu boyuttaki kompakt kartlar sadece koruma (PCM) amaçlıdır, balans özelliği bulunmaz; pilleri montaj öncesi eşitlemelisiniz.

Şarj voltajı kaç olmalıdır?
4S batarya paketi için 16.8 Volt çıkış veren, CC/CV özellikli bir lityum şarj adaptörü kullanmalısınız.

Robot süpürge bataryası için uygun mu?
Evet, birçok robot süpürge 14.4V 4S batarya kullanır ve bu kartın kare yapısı robotların batarya haznesine sığması için idealdir.

35 Amper sürekli çekebilir miyim?
Hayır, 35A sadece anlık (kalkış) akımıdır; sürekli olarak en fazla 12A çekebilirsiniz, üzerindeki yüklerde kart ısınır ve korumaya geçer.

Montajdan sonra neden voltaj yok?
BMS uyku modundadır; çıkış uçlarına şarj aletini bağlayıp kısa bir süre voltaj vererek kartı aktifleştirmeniz gerekir.

Su geçirmez midir?
Hayır, ürün açık devredir; sıvı temasından korunmalı ve uygun şekilde izole edilmelidir.

Hangi pil tipiyle uyumludur?
3.6V veya 3.7V nominal voltajlı 18650, 21700 gibi tüm Li-ion pillerle uyumludur.

Aynı porttan şarj edilir mi?
Evet, Common Port yapısındadır; P+ ve P- uçları hem şarj girişi hem de yük çıkışı olarak kullanılır.
