XR Lityum İyon BMS 4S 5A 14500 Uyumlu: Mini Devler İçin Kompakt Güç

Elektronik hobi dünyasında ve özel üretim batarya paketlerinde, alan tasarrufu genellikle en kritik konudur. İncelemekte olduğumuz XR Lityum İyon BMS 4S 5A 14500 Uyumlu modeli, özellikle standart 18650 pillerin sığmadığı dar alanlar için tercih edilen 14500 (AA boyutunda) lityum iyon pillerin yönetimi için tasarlanmıştır. Bu kart, 4 adet pilin seri bağlanmasıyla oluşturulan 14.8V sistemlerin güvenliğini sağlarken, küçük boyutuyla batarya kutusu içinde kaybolur.

Sıradan bir BMS kartı genellikle 18650 veya daha büyük pillerin yüksek akım kapasitelerine (20A-40A) göre dizayn edilir. Ancak 14500 piller yapıları gereği daha düşük akım verirler ve yüksek akımlı bir BMS ile korunmaları zordur. Bu ürün, 5 Amper Sınırı ile optimize edilerek, daha narin olan 14500 hücrelerinin limitlerini zorlamadan güvenli bir çalışma ortamı sunar. Özellikle oyuncak arabaların, el terminallerinin veya özel aydınlatma sistemlerinin batarya dönüşümlerinde “nokta atışı” bir çözümdür.

14500 Pil Serisi ile Tam Uyum

Bu ürünün en büyük alametifarikası, AA kalem pil boyutundaki şarjlı lityum piller olan 14500 Hücreleri ile mükemmel uyum sağlamasıdır. Birçok kullanıcı, 8 adet standart 1.5V kalem pilin (Toplam 12V) ağırlığından ve maliyetinden kurtulmak için cihazlarını lityum pile çevirmek ister. Bu noktada 4 adet 14500 pil kullanarak yapılan 14.8V’luk paketler için en doğru koruma kartı budur.

Piyasada bulunan çoğu BMS kartı fiziksel olarak büyüktür ve AA pil yuvalarına sığmaz. Ancak XR 4S 5A modeli, İnce ve Küçük yapısı sayesinde modifiye edilen pil yuvalarının içine, pillerin yanına veya altına rahatlıkla gizlenebilir. Bu özellik, cihazın orijinal dış görünüşünü bozmadan modern lityum teknolojisine geçiş yapmanıza olanak tanır.

14.8V Nominal Gerilim ve Kararlı Performans

Kart, “4S” yapılandırması gereği 4 adet 3.7V pilin seri bağlanmasıyla çalışır. Bu kurulum size 14.8V nominal (ortalama) ve 16.8V tam şarj voltajı sağlar. Bu voltaj aralığı, birçok 12V DC motorun biraz daha Seri ve Güçlü çalışmasını sağlarken (over-volting), motor sargılarını yakacak kadar da yüksek değildir.

Özellikle RC (Uzaktan Kumandalı) araçlarda veya 12V şerit LED uygulamalarında voltajın kararlılığı önemlidir. BMS, pillerden gelen enerjiyi regüle etmez ancak voltajın piller için tehlikeli olan seviyelere düşmesini engeller. Deşarj sırasında voltaj kritik seviyeye indiğinde akımı keserek, batarya grubunuzun Döngü Ömrünü korur ve pillerin tekrar şarj tutmaz hale gelmesini önler.

5 Amper Akım Kapasitesi ve Güvenli Sınırlar

Bu BMS kartı, sürekli olarak 5 Amper Akım geçişine izin verir. İlk bakışta bu değer düşük gibi görünse de, 14500 tipi piller için “altın oran” budur. Çünkü AA boyutundaki bir lityum pilin kimyası, 18650 piller gibi sürekli 20-30 Amper vermeye uygun değildir. Eğer 14500 pillere yüksek amperli bir BMS takarsanız, kısa devre veya aşırı yük anında pilleriniz BMS’ten önce yanabilir.

XR 4S 5A modeli, akım 5-7 Amper seviyelerini aştığında veya motorda bir sıkışma olduğunda (anlık pik akımı) devreyi keserek hem pili hem de cihazı korur. Bu, özellikle çocukların kullandığı oyuncaklarda Yangın Riski oluşmaması için hayati bir güvenlik önlemidir. Cihazınızın motoru 60-70 Watt’tan fazla güç çekiyorsa bu kart yerine daha büyük piller ve kartlar tercih edilmelidir.

Dar Alanlar İçin Minimalist Tasarım

Projenizde yer sıkıntısı varsa, milimetrelerin bile önemi büyüktür. Bu kart, gereksiz bileşenlerden arındırılmış Kompakt PCB tasarımıyla gelir. Genellikle dikdörtgen ve ince bir şerit formunda olan kart, 4’lü pil grubunun üzerine veya arasına kolayca yerleştirilebilir.

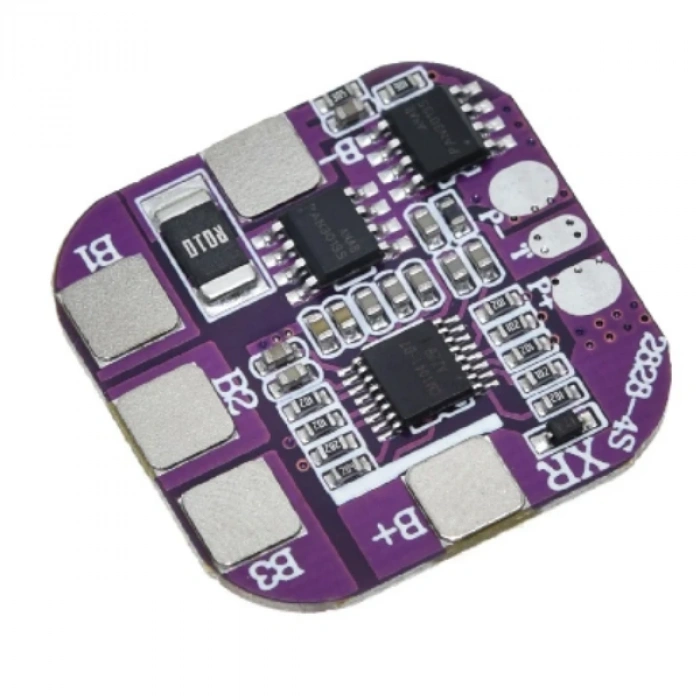

Montaj pedleri (B-, B1, B2, B3, B+), lehimleme kolaylığı sağlayacak şekilde kartın kenarlarına dağıtılmıştır. Bu dizilim, kabloların birbirinin üzerinden geçmesini engelleyerek kısa devre riskini azaltır. Batarya paketini şeffaf makaron ile kapladığınızda, ortaya çıkan sonuç fabrika çıkışı bir batarya kadar Temiz ve Profesyonel görünür.

Gelişmiş Koruma Sensörleri ve Pil Sağlığı

Küçük boyutuna rağmen güvenlikten taviz vermeyen XR BMS, lityum pillerin hassas voltaj sınırlarını sürekli izler. Şarj sırasında herhangi bir hücre 4.25V voltajına ulaştığında şarj akımını keserek Aşırı Şarj Koruması sağlar. Bu, pillerin şişmesini ve gaz sızdırmasını önler.

Kullanım esnasında ise hücre voltajları 2.5V – 2.7V altına indiğinde “Derin Deşarj” koruması devreye girer. Ayrıca çıkış uçlarında oluşabilecek bir kısa devre durumunda, kart üzerindeki MOSFET’ler akımı mikrosaniyeler içinde durdurur. Bu Otomatik Reset özellikli koruma sistemi, arıza durumu ortadan kalktığında veya şarja takıldığında tekrar aktif hale gelir.

Sık Sorulan Sorular

Bu kartı 18650 piller için de kullanabilir miyim?
Evet, voltajları aynı olduğu için kullanılabilir ancak akım sınırının (5A) 18650 pillerin potansiyeline göre düşük kalacağını unutmamalısınız.

Şarjlı matkap bataryası için uygun mu?
Hayır, kesinlikle uygun değildir; matkaplar kalkışta 15-30A akım çeker, bu kart anında korumaya geçer ve matkabı çalıştırmaz.

Hangi adaptör ile şarj etmeliyim?
4S batarya paketi için 16.8 Volt çıkış veren, CC/CV (Sabit Akım/Sabit Voltaj) özellikli bir lityum şarj aleti kullanmalısınız.

14500 pil nedir?
14500, fiziksel olarak standart AA kalem pil boyutunda (14mm çap, 50mm boy) olan ancak 3.7V gerilime sahip şarjlı lityum pildir.

Kartın boyutları çok mu küçük?
Evet, bu model özellikle 14500 pillerin oluşturduğu küçük paketlere sığması için standart BMS’lerden daha küçük tasarlanmıştır.

Montajdan sonra voltaj alamıyorum, neden?
BMS kendini korumaya almış olabilir; P+ ve P- uçlarına 16.8V şarj gerilimi vererek kartı “uyandırmanız” gerekir.

8 adet kalem pil (12V) yerine bunu kullanabilir miyim?
Evet, 4 adet 14500 pil ve bu BMS ile yapacağınız paket, 8’li alkalin pil yuvasına sığdırılabilir ve daha güçlü bir performans sunar.

Suya dayanıklı mıdır?
Hayır, açık devre kartıdır; sıvı temasından kesinlikle korunmalı ve izole edilmelidir.

Balans özelliği var mı?
Genellikle bu kadar küçük ve düşük amperli kartlarda balans özelliği bulunmaz veya çok düşüktür; pilleri montaj öncesi eşitlemek şarttır.

Aynı anda şarj ve kullanım (UPS modu) olur mu?
Teknik olarak mümkündür ancak pil ömrü için önerilmez; ayrıca yük 5A’den fazla çekerse sistem kapanır.
