Xr – Lityum İyon Bms – 5s 20a – Balanslı

XR Lityum İyon BMS 5S 20A Balanslı: 18V-21V Sistemler İçin Güçlü Koruma

Günümüzde elektrikli el aletlerinden taşınabilir süpürgelere kadar pek çok cihaz, gücünü lityum iyon batarya teknolojisinden almaktadır. Bu cihazların kalbinde yer alan ve enerjinin güvenli bir şekilde yönetilmesini sağlayan en kritik bileşen ise Batarya Yönetim Sistemleridir (BMS). İncelemekte olduğumuz XR Lityum İyon BMS 5S 20A Balanslı kartı, 5 adet lityum iyon pil hücresinin seri bağlanmasıyla (5S) oluşturulan batarya paketleri için özel olarak geliştirilmiştir. Bu konfigürasyon, endüstride genellikle “18 Volt” veya “21 Volt” olarak adlandırılan standarda karşılık gelir.

Özellikle eski nesil Ni-Cd bataryaya sahip şarjlı matkapların modern lityum pillerle yenilenmesi işleminde en çok ihtiyaç duyulan donanım bu karttır. Standart bir BMS’ten farklı olarak XR 5S 20A modeli, üzerinde barındırdığı hassas devre elemanları ile hem şarj hem de deşarj sırasında voltajı milimetrik olarak takip eder. Lityum İyon Teknolojisi, yüksek enerji yoğunluğu sunsa da kontrolsüz kullanıldığında tehlikeli olabilir; bu kart ise sistemi sürekli denetim altında tutarak pil sağlığını ve kullanıcı güvenliğini maksimum seviyeye çıkarır.

5S Yapılandırması ve Voltaj Aralıkları

Bu kartın isminde geçen “5S” ibaresi, 5 adet 3.6V veya 3.7V nominal voltaja sahip pilin seri bağlandığını ifade eder. Bu bağlantı sonucunda ortaya çıkan batarya paketi, 18V veya 18.5V nominal gerilime sahiptir. Şarj işlemi tamamlandığında ise her hücre 4.2V değerine ulaşır ve toplam paket voltajı 21 Volt olur. Bu nedenle kart, piyasada hem 18V Sistemler hem de “21V Max” olarak satılan cihazlar için tam uyumludur.

Batarya paketinizin voltajının doğru yönetilmesi, cihazınızın motor ömrünü doğrudan etkiler. XR BMS, hücre başına voltaj 4.25V seviyesini aştığında şarjı keserek pillerin “overcharge” (aşırı şarj) olmasını engeller. Deşarj esnasında ise toplam voltajın veya hücre voltajlarının kritik seviyenin altına inmesine izin vermeyerek Derin Deşarj sorununu ortadan kaldırır. Bu özellik, bataryanızın kapasitesini yıllarca korumasına yardımcı olur.

20 Amper Sürekli Deşarj Kapasitesi

Şarjlı matkaplar, dekupaj testereler veya dikey süpürgeler gibi cihazlar, yük altında çalışırken bataryadan ciddi miktarda akım çekerler. XR 5S BMS modeli, sürekli olarak 20 Amper Akım verebilme kapasitesine sahiptir. Bu değer, piyasadaki birçok orta ve üst segment şarjlı el aletinin güç gereksinimini rahatlıkla karşılar. Yetersiz amper değerine sahip bir BMS kullanıldığında, matkabınız zorlandığı anda (örneğin sert bir tahtayı delerken) güç kesebilir; ancak bu kart 20A kapasitesiyle bu tür kesilmeleri minimize eder.

Motorların ilk çalışma anında çektiği yüksek kalkış akımı (inrush current) için de kartın belirli bir toleransı vardır. Anlık olarak sürekli değerin üzerine çıkılmasına kısa süreliğine izin vererek cihazın sorunsuz çalışmasını sağlar. Kart üzerinde kullanılan düşük dirençli MOSFET Bileşenleri, yüksek akım geçişi sırasında oluşan ısınmayı kontrol altında tutar ve enerjinin boşa gitmesini engelleyerek cihazın çalışma süresini uzatır.

Pasif Balanslama ile Hücre Eşitleme

Çok hücreli batarya gruplarının en büyük problemi, zamanla hücreler arasında oluşan voltaj dengesizliğidir. Seriye bağlı 5 pilden biri diğerlerinden daha hızlı dolarsa, şarj aleti işlemi sonlandırır ve diğer piller yarım dolu kalır. XR 5S 20A BMS, sahip olduğu Pasif Balans özelliği ile bu sorunu çözer. Şarjın son aşamasında, voltajı önden giden hücre tespit edilir ve üzerindeki yük dirençleri aracılığıyla bu hücreden ufak akımlar çekilerek voltajı sabitlenir.

Bu işlem, geriden gelen diğer hücrelerin de 4.2V seviyesine ulaşmasına zaman tanır. Böylece batarya paketinizdeki tüm piller %100 doluluk oranına ulaşmış olur. Düzenli olarak balanslanan bir batarya paketi, balanssız olanlara göre çok daha uzun ömürlüdür. Voltaj Dengesizliği giderilmediğinde, batarya paketinin toplam kapasitesi aylar içinde düşer ve cihazınızın kullanım süresi ciddi oranda azalır; bu kart ise bu kaybı önler.

Kapsamlı Güvenlik ve Koruma Özellikleri

Lityum pillerle çalışırken güvenlik her zaman birinci önceliktir. XR 5S 20A BMS, çok katmanlı koruma protokolleri ile donatılmıştır. En temel özellik olan Kısa Devre Koruması, çıkış uçlarının (P+ ve P-) yanlışlıkla birbirine değmesi durumunda mikrosaniyeler içinde devreyi açar ve akımı keser. Bu, hem kartın yanmasını hem de pillerin patlama riskini ortadan kaldırır. Kısa devre durumu düzeldiğinde sistem genellikle kendini otomatik olarak veya şarj tetiklemesiyle resetler.

Ayrıca aşırı akım koruması, motorda bir sıkışma olması veya cihazın arızalanması durumunda bataryadan tehlikeli akımların çekilmesini engeller. Termal yönetim konusunda da destek sunan kart (model versiyonuna göre NTC sensörlü olabilir), çalışma sıcaklığı güvenli limitleri aştığında güç akışını durdurur. Bu Akıllı Koruma mekanizmaları, evde veya atölyede güvenli bir kullanım deneyimi sunar.

İdeal Kullanım Alanları ve Montaj Kolaylığı

Bu kartın en yaygın kullanım alanı, bataryası ölmüş şarjlı matkapların Ni-Cd Dönüşüm projeleridir. Eski ve ağır Nikel-Kadmiyum piller yerine, hafif ve güçlü Lityum İyon piller kullanılarak yapılan yenileme işlemlerinde 5S 20A kart mükemmel bir uyum sağlar. Kartın boyutları genellikle el aletlerinin batarya kutularına sığacak şekilde kompakttır.

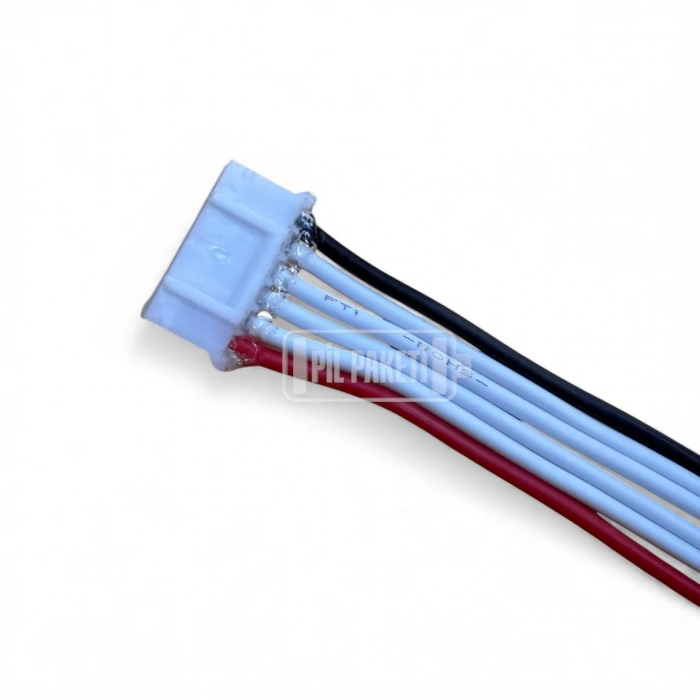

Sadece matkaplar değil, 21V ile çalışan budama makasları, taşınabilir led projektörler, masaj tabancaları ve robotik projeler için de uygundur. Montaj sırasında lehimleme noktaları (B-, B1, B2, B3, B4, B+) kart üzerinde net bir şekilde belirtilmiştir. Bu sayede Kendin Yap (DIY) meraklıları, bağlantı şemasını takip ederek profesyonel kalitede bir batarya paketi oluşturabilirler.

Devreye Alma ve Dikkat Edilmesi Gerekenler

BMS montajı yapılırken sıralama hayati önem taşır. Her zaman önce bataryanın eksi kutbu (B-) lehimlenmeli, ardından sırasıyla 3.6V, 7.2V, 10.8V, 14.4V ve son olarak 18V (B+) hattı bağlanmalıdır. Bu sıraya uyulmadığında kartın işlemcisi zarar görebilir. Montaj tamamlandıktan sonra çıkış uçlarında voltaj göremeyebilirsiniz; bu bir arıza değildir. Lityum koruma devrelerinin birçoğu montaj sonrası Uyandırma İşlemi gerektirir.

Sistemi aktifleştirmek için P+ ve P- uçlarına 21V şarj voltajını kısa süreliğine (1-2 saniye) uygulamanız yeterlidir. Ayrıca kullanılacak kabloların kalınlığının, çekeceğiniz 20 Amper akıma uygun olması (en az 1.5mm² veya 14-16 AWG) performans kaybını önler. Pillerin puntalanmasında kullanılan nikel şeritlerin de akım taşıma kapasitesine uygun Kalın Nikel veya çift kat nikel olması önerilir.

Sık Sorulan Sorular

Bu kart 18V matkabım için uygun mu?
Evet, 18V olarak satılan matkaplar aslında 5 seri (5S) lityum pille çalışır ve tam şarjda 21V olur; bu kart bu cihazlar için tam uyumludur.

Şarj adaptörü olarak ne kullanmalıyım?
5S batarya paketlerini şarj etmek için 21 Volt çıkış veren, CC/CV (Sabit Akım/Sabit Voltaj) özellikli lityum şarj aleti kullanmalısınız.

Darbeli matkaplarda kullanabilir miyim?
Ev tipi darbeli matkaplarda kullanılabilir ancak çok ağır hizmet tipi profesyonel makineler kalkışta 20A üzeri çekebileceği için kart korumaya geçebilir.

Eski Ni-Cd şarj aletimi kullanabilir miyim?
Hayır, Ni-Cd şarj aletleri lityum pilleri doğru şarj edemez ve zarar verir; mutlaka 21V Li-ion şarj adaptörü edinmelisiniz.

Montajı yaptım ama matkap çalışmıyor, neden?
BMS kendini kilitlemiş olabilir; P+ ve P- uçlarına şarj aletini bağlayıp birkaç saniye elektrik vererek kartı “uyandırmanız” gerekir.

Balans özelliği ne kadar etkilidir?
Pasif balans özelliği, şarj sonunda piller arasındaki küçük voltaj farklarını (yaklaşık 50-60mA akımla) düzelterek pil ömrünü uzatır.

Kart ısınırsa sorun olur mu?
Yük altında (matkap çalışırken) hafif ısınması normaldir, ancak el yakacak kadar ısınıyorsa kapasite aşılıyor demektir, kullanımı durdurmalısınız.

Su geçirmezlik var mı?
Hayır, ürün açık devre kartıdır (PCB); sıvı temasından kesinlikle korunmalı, gerekirse izole edilmelidir.

Hangi pil modelleriyle uyumludur?
18650, 21700 gibi silindirik veya prizmatik formdaki tüm 3.6V/3.7V nominal voltajlı Lityum İyon ve Li-Po pillerle uyumludur.

Aynı anda hem şarj hem kullanım olur mu?
Teknik olarak “Common Port” yapısındadır ancak pil sağlığı ve şarj mantığı gereği, şarj olurken cihazı çalıştırmanız önerilmez.
