XR Lityum İyon BMS 7S 30A Balanslı Anlık 65A: 24V Sistemlerin Güçlü Koruyucusu

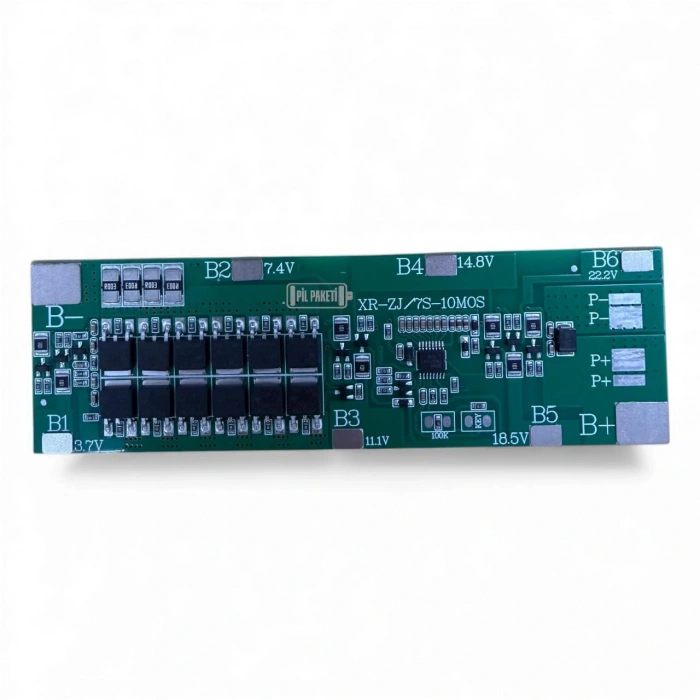

Elektrikli ulaşım araçlarından endüstriyel güç sistemlerine kadar pek çok alanda, 24 Volt (nominal) enerji standardı yaygın olarak kullanılmaktadır. Lityum teknolojisinde bu voltajı elde etmek için 7 adet pilin seri bağlanması (7S) gerekir. İncelemekte olduğumuz XR Lityum İyon BMS 7S 30A Balanslı Anlık 65A modeli, 7 seri lityum iyon pil grubunun yönetimini üstlenen profesyonel bir devredir. Bu kart, özellikle yüksek akım gerektiren motorlu uygulamalar ve enerji depolama sistemleri için tasarlanmış olup, bataryanızın güvenliğini şansa bırakmaz.

Sıradan koruma devreleri genellikle sadece voltaj takibi yaparken, bu model hem yüksek akım yönetimi hem de hücre dengeleme (balans) özelliklerini bir arada sunar. 24V Kurşun-Asit veya Jel akülerin hantallığından kurtulup lityum iyonun hafifliğine geçmek isteyenler için kilit bir bileşendir. Lityum İyon Dönüşümü projelerinde, bataryanın uzun ömürlü olması ve sistemin kararlı çalışması büyük oranda kullanılan BMS kartının kalitesine bağlıdır; XR 7S 30A modeli ise bu beklentiyi fazlasıyla karşılar.

7S Yapılandırması ve 29.4 Volt Şarj Sınırı

Bu BMS kartı, 7 adet 3.6V/3.7V lityum iyon pil hücresinin seri bağlanmasıyla oluşturulan batarya paketleri için üretilmiştir. Bu kurulum, nominal olarak 25.2V veya 25.9V gerilim sağlar; tam şarj olduğunda ise paket voltajı 29.4 Volt seviyesine ulaşır. Piyasada “24 Volt Lityum Batarya” olarak bilinen paketlerin teknik karşılığı budur ve bu kart voltajı bu sınırlar içinde tutmakla görevlidir.

Şarj işlemi sırasında toplam voltajın veya hücre başına voltajın (4.25V) güvenli limitleri aşmasına izin vermez. Aynı şekilde deşarj sırasında voltajın 21V altına (hücre başına ~3.0V) düşmesini engelleyerek pillerin sağlığını korur. Bu hassas Voltaj Regülasyonu, pillerin kimyasal yapısının bozulmasını önler ve bataryanızın binlerce döngü boyunca ilk günkü kapasitesine yakın performans vermesini sağlar.

30A Sürekli ve 65A Anlık Akım Gücü

Bu kartın en güçlü yönlerinden biri, akım yönetimindeki esnekliğidir. Cihazınız normal çalışma seyrindeyken, BMS üzerinden sürekli olarak 30 Amper Akım geçişine izin verilir. 24V sistemde bu, yaklaşık 700-750 Watt gücündeki sürekli yükleri besleyebileceğiniz anlamına gelir. Ancak asıl fark yaratan özellik, motorların kalkış anı için sunulan toleranstır.

Elektrikli bisiklet veya scooter motorları, ilk hareket anında (kalkışta) normalin 2-3 katı akım çekebilir. XR 7S BMS, kısa süreliğine 65 Amper Anlık (Peak) akım geçişine müsaade ederek sistemin “sigorta attırmasını” veya kapanmasını engeller. Eğer sadece sürekli akıma (30A) odaklı bir kart kullansaydınız, gaza her bastığınızda cihaz durabilirdi; bu kart ise yüksek demeraj toleransı ile kesintisiz sürüş keyfi sunar.

Dahili Balanslama ile Hücre Eşitleme

7 adet pilin seri bağlandığı bir pakette, zamanla hücrelerin voltajları birbirinden farklılaşabilir. Biri 4.1V iken diğeri 4.2V olabilir. Balanssız bir sistemde bu durum, bataryanın toplam kapasitesinin kullanılamamasına yol açar. Bu üründeki Pasif Balanslama devresi, şarjın son aşamasında devreye girerek voltajı yüksek olan hücreleri hafifçe deşarj eder (tıraşlar) ve diğerlerinin ona yetişmesini bekler.

Bu eşitleme işlemi, batarya paketini oluşturan tüm hücrelerin aynı anda %100 doluluğa ulaşmasını garanti eder. Düzenli olarak balanslanan bir batarya paketi, balanssız olanlara göre çok daha uzun ömürlüdür. Hücre Dengesizliği sorunu, lityum bataryaların en büyük düşmanıdır ve bu kart üzerindeki dahili devreler sayesinde bu sorun otomatik olarak yönetilir.

İdeal Kullanım Alanları: E-Bike ve Scooter

30A sürekli ve 65A anlık akım değerleri, bu kartı özellikle Elektrikli Bisiklet kitleri ve orta güçteki elektrikli scooterlar için mükemmel bir seçenek haline getirir. Genellikle 250W, 350W ve 500W gücündeki 24V motorlar, bu BMS ile güvenle sürülebilir. Piyasada satılan birçok hazır e-bike bataryasının içinde de benzer özelliklerde kartlar bulunur.

Sadece ulaşım araçlarında değil, 24V ile çalışan tekerlekli sandalyeler, güçlü aydınlatma sistemleri, taşınabilir güç kaynakları ve endüstriyel robotik projelerde de kullanılır. Yüksek Tork gerektiren matkap veya el aleti bataryalarında da (24V olanlar) anlık 65A desteği sayesinde başarılı sonuçlar verir.

Güvenlik Kalkanı ve Termal Koruma

Yüksek akım ve voltaj, sıkı güvenlik önlemlerini zorunlu kılar. XR 7S 30A BMS; kısa devre, aşırı akım, aşırı şarj ve aşırı deşarj durumlarına karşı tam donanımlı bir koruma kalkanı sunar. Çıkış uçlarında bir kısa devre algılandığında, MOSFET’ler akımı mikrosaniyeler içinde keserek Yangın Riski oluşumunu engeller.

Ayrıca kart üzerinde veya harici olarak (modele göre değişebilir) sıcaklık kontrolü bulunur. Yüksek akım çekimi sırasında bileşenler veya piller aşırı ısınırsa, BMS enerji akışını durdurarak sistemin soğumasını bekler. Bu Termal Kararlılık, kapalı batarya kutularında çalışan sistemlerin güvenliği için hayati önem taşır.

Montaj Sıralaması ve Kablo Seçimi

7S BMS montajı dikkat ve tecrübe ister. Bağlantı yaparken mutlaka “Eksi’den Artı’ya” kuralına uyulmalıdır. Önce B- (Batarya Eksi) lehimlenmeli, ardından sırasıyla balans kabloları (3.7V, 7.4V… 25.9V) takılmalıdır. Yanlış bir bağlantı kartın işlemcisini anında yakabilir. Balans soketini karta takmadan önce multimetre ile pinleri kontrol etmek en güvenli yöntemdir.

Akım taşıyacak ana güç kablolarının (B-, P-, P+) kalınlığı, 30-65 Amper akımı kaldırabilecek nitelikte (örneğin 12 AWG veya 10 AWG silikon kablo) olmalıdır. İnce kablo kullanımı darboğaz yaratır ve kabloların erimesine neden olabilir. Montaj sonrası BMS’in Uyandırma İşlemi için P+ ve P- uçlarına 29.4V şarj voltajı uygulanması gerektiği unutulmamalıdır.

Sık Sorulan Sorular

Bu kart 24V Jel akü yerine lityum yapmak için uygun mu?
Evet, 7 adet lityum iyon pili seri bağlayarak (7S) yapacağınız batarya 24V jel akü yerine kullanılabilir ve bu BMS ile yönetilebilir.

Şarj aleti olarak ne kullanmalıyım?
7S lityum iyon batarya paketi için 29.4 Volt çıkış veren, CC/CV özellikli bir lityum şarj cihazı kullanmanız gerekir.

500W Elektrikli bisiklet motorum var, yeterli mi?
Evet, 24V 500W motor yaklaşık 20-25A akım çeker; bu kart 30A sürekli akım verebildiği için yeterlidir.

Anlık 65A ne anlama geliyor?
Motorun ilk kalkış anında çektiği çok yüksek akımı ifade eder; kart bu akıma kısa süreliğine (birkaç saniye) izin verir, sonra normal sınıra döner.

Balans kabloları nasıl bağlanır?
Siyah kablo genellikle ilk pilin eksisine, diğer kırmızı kablolar sırasıyla her pilin artı kutbuna (seri bağlantı noktalarına) gider.

Montajı yaptım çıkış yok, bozuk mu?
Hayır, BMS kendini kilitlemiş olabilir; şarj aletini bağlayıp birkaç saniye voltaj vererek kartı “uyandırmanız” (tetiklemeniz) gerekir.

Su geçirmezlik var mı?
Hayır, ürün açık devredir; e-bike veya scooter’da kullanacaksanız su almayacak bir kutu içinde yalıtmanız şarttır.

LiFePO4 piller (3.2V) için uygun mu?
Hayır, bu kart 3.6V/3.7V Li-ion piller içindir; LiFePO4 için voltaj aralıkları farklı olan “8S LiFePO4 BMS” kullanmalısınız.

Aynı porttan şarj edilir mi?
Evet, “Common Port” yapısındadır; şarj girişi ve motor çıkışı aynı kablolardan (P+ ve P-) yapılır.

Isınma sorunu olur mu?
30 Amper sınırına yakın sürekli kullanımlarda ısınabilir, bu normaldir; ancak kapalı kutuda hava alacak şekilde montaj yapılması önerilir.
