Xr – Lityum İyon Bms – 7s 30a – Ntc – Balanslı

XR Lityum İyon BMS 7S 30A NTC Balanslı: 24V Sistemler İçin Termal Korumalı Güç

24 Volt enerji sistemleri, elektrikli bisikletlerden endüstriyel robotlara kadar geniş bir yelpazede güvenilir güç kaynağına ihtiyaç duyar. İncelemekte olduğumuz XR Lityum İyon BMS 7S 30A NTC Balanslı modeli, 7 adet lityum iyon pilin seri bağlanmasıyla (7S) oluşturulan 29.4V (Tam şarj) batarya paketleri için tasarlanmış, sıcaklık takibi yapabilen profesyonel bir koruma kartıdır. Standart BMS kartlarından farklı olarak, bu modelde bulunan harici NTC Isı Sensörü, bataryanızın sıcaklığını anlık olarak izleyerek güvenliği en üst düzeye çıkarır.

Kompakt yapısına rağmen 30 Amper sürekli akım verebilen bu kart, özellikle kapalı kutu içinde çalışan veya zorlu şartlarda ısınma riski taşıyan projeler için idealdir. Hem Balanslama yaparak hücre ömrünü uzatır, hem de olası bir aşırı ısınma durumunda (Thermal Runaway) sistemi kapatarak yangın riskini önler. Güvenlikten ödün vermeyenler için tam donanımlı bir çözümdür.

7S Yapılandırması ve Voltaj Uyumu

Kart, 7 adet 3.6V veya 3.7V nominal voltajlı lityum iyon pilin seri bağlanmasıyla kurulan sistemleri yönetir. Piyasada “24V Lityum Batarya” olarak bilinen bu paketlerin tam şarj voltajı 29.4 Volt seviyesindedir. BMS, şarj işlemi sırasında herhangi bir hücrenin 4.25V sınırını aşmasını engelleyerek kimyasal bozulmayı önler.

Deşarj sırasında ise voltaj yaklaşık 21V seviyelerine düştüğünde (hücre başına ~3.0V) çıkışı kapatarak pillerin “derin deşarj” olmasını ve kapasite kaybetmesini engeller. Bu hassas voltaj aralığı, 24V kurşun-asit akülerin yerine lityum batarya yapmak isteyenler için de mükemmel bir uyum sağlar.

NTC Sıcaklık Sensörü ile Aktif Koruma

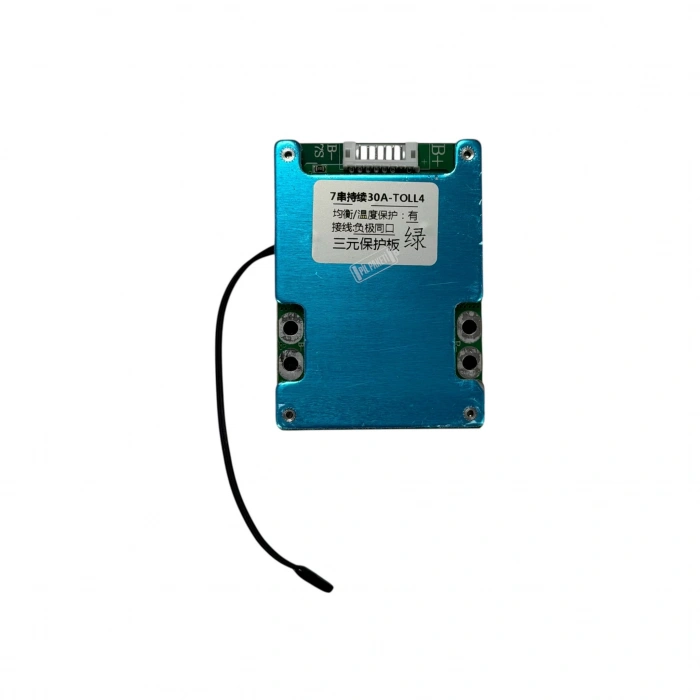

Bu kartın en belirgin güvenlik özelliği, kablo ucunda bulunan siyah damla tipi NTC Sensörüdür. Bu sensör, montaj sırasında pillerin en çok ısınan bölgesine (genellikle orta kısma) yerleştirilir. Şarj veya deşarj esnasında batarya sıcaklığı güvenli limitleri (örneğin 65°C-70°C) aşarsa, BMS işlemcisi durumu algılar ve akım geçişini anında durdurur.

Sıcaklık normale döndüğünde sistem tekrar çalışmaya başlar. Özellikle yaz aylarında, yokuş yukarı zorlanan elektrikli bisikletlerde veya havasız kutularda çalışan cihazlarda bu özellik, bataryanın alev almasını önleyen hayati bir sigortadır.

30 Amper Güç ve Balanslama

XR 7S 30A NTC BMS, sürekli olarak 30 Amper Deşarj akımı sağlayabilir. 24V sistemde bu, yaklaşık 700-750 Watt gücünde bir enerji çıkışı demektir. Anlık kalkışlarda (Peak) daha yüksek akımlara (bazı modellerde 60A-70A’e kadar) kısa süreli tolerans gösterir.

Ayrıca kart üzerinde bulunan Balans Devresi, şarjın son aşamasında devreye girer. Voltajı diğerlerinden yüksek olan hücreleri tespit edip üzerindeki dirençlerle hafifçe deşarj ederek, tüm pillerin eşit seviyede (4.20V) dolmasını sağlar. Bu eşitleme, bataryanızın her döngüde tam kapasite vermesini ve ömrünün yıllarca uzamasını sağlar.

Sık Sorulan Sorular

NTC sensörü nereye takılmalı?
Sensör ucu, pillerin gövdesine temas edecek şekilde, tercihen pil grubunun orta kısmına ısıya dayanıklı bantla yapıştırılmalıdır.

Şarj aleti voltajı kaç olmalıdır?
7S Lityum İyon batarya paketi için 29.4 Volt çıkış veren, CC/CV özellikli bir şarj aleti kullanmalısınız.

24V 250W bisiklet için uygun mu?
Evet, 250W motor yaklaşık 10-12A çeker; bu kart 30A kapasitesiyle motorunuzu rahatça besler ve ısınmaz.

Balans kabloları nasıl bağlanır?
B- (Eksi) hattından başlayarak sırasıyla B1 (3.7V), B2 (7.4V)… B7 (25.9V) noktalarına lehimlenmelidir.

Montajdan sonra voltaj yok, neden?
BMS kendini korumaya almış olabilir; P+ ve P- uçlarına şarj aletini bağlayıp kısa bir süre voltaj vererek kartı tetiklemeniz gerekir.

Su geçirmez mi?
Hayır, ürün açık devredir; sıvı temasından ve nemden korunacak şekilde izole edilmelidir.

LiFePO4 piller (3.2V) için uygun mu?
Hayır, bu kart sadece 3.6V/3.7V Li-ion piller içindir. LiFePO4 için voltaj aralıkları farklıdır (8S gerektirir).

Aynı porttan şarj edilir mi?
Evet, “Common Port” yapısındadır; şarj girişi ve yük çıkışı aynı P+ ve P- noktalarından yapılır.

NTC sensörü koparsa ne olur?
Genellikle BMS çalışmaya devam eder ancak ısı koruması devre dışı kalır; güvenliğiniz için sensörün sağlamlığına dikkat edin.

30 Amper üzeri çekersem ne olur?
Sürekli olarak 30A üzeri akım çekilirse BMS aşırı akım korumasına geçer ve çıkışı kapatır.
